Назначение и преимущество

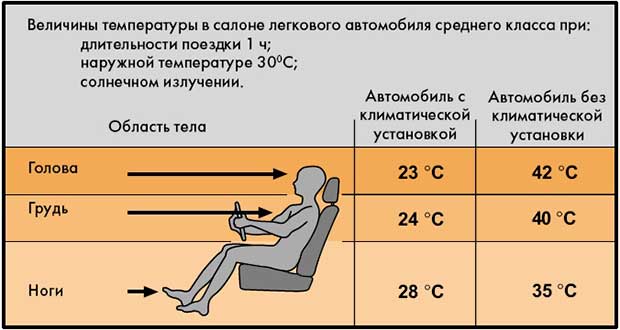

Автокондиционер– незаменимый помощник в летний период, когда температура за окном переваливает за 30-ти градусную отметку.

Открытые нараспашку окна и люк в машине играют лишь роль вентилятора и просто гоняют раскаленный воздух по салону.

В свою очередь климатическая система работает по другому принципу и выполняет целый ряд полезных функций:

• снижает температуру воздуха до необходимой автолюбителю температуры;
• эффективно борется с «потливостью» стекол (это может пригодиться зимой);
• поддерживает уровень влажности на оптимальном уровне;
• надежно защищает салон автомобиля от попадания внутрь неприятных ароматов и сгоревших паров бензина;
• является весьма мощным фильтром для воздуха внутри салона;
• вам не нужно открывать окна – система охлаждения и очистки все сделает сама.

Автокондиционер – это та опция, которая никогда не бывает лишней. При желании устройство можно установить практически в любом автомобиле (даже если в вашей комплектации его нет).

Заправка автомобильных кондиционеров.

Принцип работы автомобильного кондиционера

Конструкция устройства охлаждения состоит из двух замкнутых контуров: высокого и низкого давления. Основные механизмы и узлы, расположенные на магистралях цепи:

• Компрессор– нагнетает воздух из участка низкого давления в конденсатор с вентилятором, создавая высокое давление за счёт сжатия фреона;
• конденсатор– обеспечивает преобразование хладогена в жидкое низкотемпературное состояние;
• осушитель– отделяет лишнюю влагу;
• расширительный клапан– преобразует разницу давлений;
• испаритель– отводит тепло из воздуха с помощью воздуховода.

Хладоген проходит три цикла, работая по принципу теплообмена разных состояний вещества, при котором выделяется необходимое количество для охлаждения воздуха. Все магистрали системы находятся под вакуумом– любое повреждение уплотнителей соединений, сальников приводит к утечке газа. Естественный расход фреона составляет от 10 до 25 % в год– это зависит от температурных режимов эксплуатации. Минимальный уровень хладогена не должен падать меньше 50% от нормы.

Важно! Эффективность кондиционера и ресурс узлов напрямую связан с наличием хладогена в установке– полную дозаправку рекомендуют производить не менее одного раза в три года.

Принцип работы

Автокондиционер состоит из нескольких элементов:

1. Компрессора, обеспечивающего постоянную циркуляцию фреона по контуру системы охлаждения;
2. Конденсатора – теплообменника. В данном узле накапливаются и конденсируются пары фреона с дальнейшим выделением тепла;
3. Испарителя, выступающего в качестве теплообменника. Именно в нем происходит испарение жидкого фреона и отбор тепла;
4. Ресивера-осушителя, через который производится очистка и осушение хладагента;
5. Трубопроводов;
6. Расширительного клапана;
7. Охладительного вентилятора;
8. Системы автоматики (предохранители, датчики и так далее).

По сути, автокондиционер имеет три основных элемента – компрессор, испаритель и конденсатор. Все остальные детали выполняют вспомогательную роль.

Работает система по следующему принципу.

Фреон находится в замкнутом контуре. Под действием компрессора хладагент нагревается и под давлением отправляется дальше по системе.

На его пути оказывается конденсатор, где хладагент охлаждается и превращается в сжиженный газ.

После этого фреон попадает в ресивер-осушитель, с помощью которого происходит отфильтровывание грязи и мусора.

Далее хладагент проходит через многочисленные трубки системы и поступает к расширительному клапану.

После охлаждения фреон отправляется в испаритель (находится непосредственно в салоне авто) и попадает в салон. После этого хладагент направляется в компрессор.

Все – цикл замкнут. К слову, кроме охлаждающей функции испаритель еще и эффективно осушает воздух.

Устройство кондиционера

Система кондиционирования выполняет следующие функции:

• охлаждает и поддерживает оптимальный температурный режим;
• не дает запотевать стеклам в кабине;
• поддерживает оптимальную влажность;
• осуществляет чистку воздуха, поступающего в салон, от выхлопных газов и неприятных запахов.

Как и любое оборудование, кондиционер требует технического обслуживания. Если не выполнять вовремя сервисное обслуживание, состоящее из ряда чистки, заправки ремонте и других работ, устройство не будет полноценно функционировать. Одним из видов работ является чистка и заправка кондиционера.

Заправка, чистка и ремонт автокондиционеров входит в услуги любого автосервиса, но можно сэкономить на обслуживании своего автомобиля, если заправку и чистку сделать своими руками. Чтобы правильно выполнить заправку, нужно в первую очередь знать устройство кондиционера.

По своей конструкции кондиционер похож на конструкцию любого охлаждающего агрегата.

Автомобильный кондиционер состоит из следующих элементов:

• испарителя;
• конденсатора;
• вентилятора;
• компрессора;
• клапана управления;
• магистралей.

Устройство автомобильного кондиционера
В качестве хладагента, как и в других устройствах охлаждения, в системе кондиционирования используется фреон.

Принцип работы кондиционера следующий. Все элементы, входящие в комплект соединены в замкнутый контур с помощью магистралей. По одной из магистралей фреон передвигается под низким давлением, а по другой – под высоким. Компрессор кондиционера приводится в действие с помощью двигателя. В компрессоре фреон, находящийся в газообразном состоянии, сжимается, увеличивается его температура и растет давление. По магистрали, предназначенной для высокого давления, фреон передвигается к конденсатору.

Горячий хладагент попадает в конденсатор. Когда он достигает конденсатора, то подвергается резкому охлаждению, конденсируется и становится жидким. В таком состоянии он попадает на клапан управления. С его помощью регулируется подача хладагента в испаритель, где происходит регулировка температуры до нормы. Чем больше фреона поступит в испаритель, тем больше будет отведено тепла из салона.

Фреон испаряется и в виде холодного газа, и по магистрали для низкого давления снова поступает в компрессор. После этого процесс повторяется.

Схема процесса охлаждения

Главные причины для заправки

Многие автолюбители не знают, когда заправлять автокондиционер и вспоминают об этом уже при отказе устройства. Но здесь важно учитывать несколько вариантов.

Естественная утечка.

Фреон находится в замкнутом контуре, но даже это не спасает его от небольшой утечки. Считается, что в течение года из системы уходит до 10-15% хладагента.

Следовательно, большинство современных авто требуют заправки уже через три года, а старые модели и того раньше – через 1-2 года.

Неисправность системы.

Если утечка хладагента превышает показатель в 15-20% в год, то можно смело утверждать о неисправности системы.

Причины могут быть следующие:

• нарушение герметичности в системах трубопровода из-за повышенной вибрации (к примеру, снижение эффективности прокладок);
• наличие механических повреждений (дыр, трещин) на трубках или основных узлах системы;
• появление коррозии непосредственно в самом конденсаторе (это явление встречается весьма часто).

Оборудование для заправки

Мастерами станции техобслуживания практикуется несколько способов дозаправки автомобильных кондиционеров. Автолюбителю – новичку в гаражных условиях доступен лишь один метод – полная замена с заливкой новой порции хладагента по весу. Для работы нужно взять в аренду комплект оборудования и приспособлений:

• вакуумный насос, оборудованный обратным клапаном;
• манометрическая станция с двумя заправочными шлангами синего и желтого цвета;
• электронные весы в напольном либо настольном исполнении (подойдут кухонные, показывающие массу с точностью до 1 грамма);
• переходник под сервисный порт (штуцер) конкретной модели авто;
• масляный инжектор – небольшая емкость, подключаемая к заправочному шлангу.

Примечание. Стоимость аренды комплекта оборудования, применяющегося для заправки холодильных машин, стартует от 1000 руб. в сутки. Хладагент и масло приобретается отдельно.

Чтобы автомобильную климатическую установку заправить самому, нужно выяснить количество и марку заливаемого фреона. Как правило, эти данные содержатся в инструкции эксплуатации машины плюс под капотом имеется шильдик либо наклейка. Указывается 2 характеристики – марка и вес хладагента в системе. Соответственно, нужно купить требуемое количество газа с учетом запаса 5–10% на продувку и непредвиденные потери.

В подавляющем большинстве современных транспортных средств используется фреон R134a, пришедший на смену более опасному и вредному газу марки R12. В процессе заливки хладагента с помощью инжектора растворяется жидкая смазка для компрессора. Вам понадобится 30 мл специального полиалкиленгликолевого масла (аббревиатура PAG на упаковке).

Методы поиска утечки

Сегодня можно выделить несколько основных способов быстрого поиска утечки в автокондиционере.

Рассмотрим наиболее популярные из них.

Применение течеискателя.

Столь современное устройство оказывает реальную помощь в поиске утечки, когда визуально найти проблему не удается.

Преимущество изделия – высокая чувствительность и точность. Но есть у течеискателя недостаток. Если повреждение небольшое, то найти его таким способом не выйдет.

Заправка азотом.

Эта методика, стара, как мир, но активно применяется и сегодня для проверки автокондиционера. Ее суть сводится к заправке азота в систему под большим давлением.

При этом место утечки фреона определяется исключительно на слух. Преимущество такого способа – простота и доступность. Недостаток – низкая эффективность.

Мыльный раствор.

Чтобы упростить процесс поиска часто используется мыльный раствор. Но это опасно. В системе кондиционирования есть не только фреон, но и масло для смазывания компрессора.

Последнее способно хорошо впитывать влагу и может совмещаться только с конкретным видом фреона.

Применение же мыльного состава часто приводит к поломке компрессора и, как следствие, серьезным тратам.

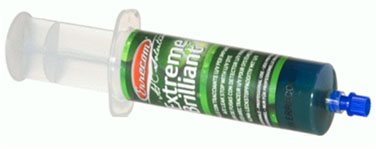

Применение ультрафиолетовой добавки.

Современный и наиболее эффективный метод определения утечки. Его активно применяют работники практически всех современных СТО. Суть проста.

В процессе заправки автокондиционера фреоном в состав добавляется немного специальной добавки.

Последняя смешивается с содержимым системы (хладагентом, маслом) и при выходе наружу (в месте утечки) приобретает зеленый цвет.

Преимущество такого метода – наглядность (место повреждения в системе видно сразу) и абсолютная безопасность для системы. Минус – высокая стоимость.

Заправка азотом.

Эта методика, стара, как мир, но активно применяется и сегодня для проверки автокондиционера. Ее суть сводится к заправке азота в систему под большим давлением.

При этом место утечки фреона определяется исключительно на слух. Преимущество такого способа – простота и доступность. Недостаток – низкая эффективность.

Мыльный раствор.

Чтобы упростить процесс поиска часто используется мыльный раствор. Но это опасно. В системе кондиционирования есть не только фреон, но и масло для смазывания компрессора.

Последнее способно хорошо впитывать влагу и может совмещаться только с конкретным видом фреона.

Применение же мыльного состава часто приводит к поломке компрессора и, как следствие, серьезным тратам.

Применение ультрафиолетовой добавки.

Современный и наиболее эффективный метод определения утечки. Его активно применяют работники практически всех современных СТО. Суть проста.

В процессе заправки автокондиционера фреоном в состав добавляется немного специальной добавки.

Последняя смешивается с содержимым системы (хладагентом, маслом) и при выходе наружу (в месте утечки) приобретает зеленый цвет.

Преимущество такого метода – наглядность (место повреждения в системе видно сразу) и абсолютная безопасность для системы. Минус – высокая стоимость.

Устранение утечки

Если повреждение существенное или вышел из строя целый узел системы, то для ремонта лучше обратиться к профессионалам.

Но чаще всего повреждения в кондиционере незначительные. Следовательно, выполнить восстановительные работы можно и самому.

Здесь есть два варианта.

С помощью специальной латки.

Здесь последовательность следующая:

• подготовьте небольшую металлическую трубку, которая подходит по диаметру;
• заведите на нее небольшие хомуты, зачистите наждачной бумагой и обезжирьте с помощью спиртового раствора;
• соедините две половины муфты с помощью обычной изоленты;
• нанесите клей на подготовленную муфту, поставьте деталь на место и стяните ее с помощью хомутов.

Как вариант.

С помощью герметика.

Сегодня продаются специальные средства, которые эффективно затягивают небольшие повреждения. Все, что необходимо – закачать их в систему вместе с фреоном.

Через 20-30 минут существующие щели исчезнут, и проблема с утечкой фреона из автокондиционера будет устранена.

Что такое опрессовка и как ее осуществить?

Но перед тем, как заправить систему, необходимо проверить прочность трубопроводов, для этого производится опрессовка. Данная процедура осуществляется с применением азота, который закачивается в магистрали системы под высоким давлением. Благодаря этому можно удостовериться в герметичности патрубков, а также качестве соединений. Процедура опрессовки подразумевает использование инертного и безопасного азота, в который добавляется немного фреона.

Сам процесс состоит из таких шагов:

1. Если фреона в системе нет, как в вашем случае, то сразу же в нее заправляется азот. Если фреон имеется, то его надо удалить.
2. Затем азот удаляется из патрубков.
3. Производится вакуумирование сплит-системы.
4. Затем кондер заправляется расходным материалом, то есть фреоном.

Процедуру опрессовки желательно доверить специалистам, которые сделают все с помощью специального стенда.

Цена вопроса

Что касается стоимости, то в данном случае все зависит от модели авто. К примеру, цена на приоровский кондер будет составлять около 32 тысяч рублей, в то время как кондиционеры для Лады Ларгус стоят в районе 100 тысяч. Для Дэу Нексия стоимость покупки устройства варьируется в районе 30 тысяч рублей, для Фольксваген Поло — около 39 тысяч.

Подготовительные работы

Перед тем, как заправлять свой автокондиционер, вы должны четко определиться с необходимым типом и объемом хладагента. Здесь все просто.

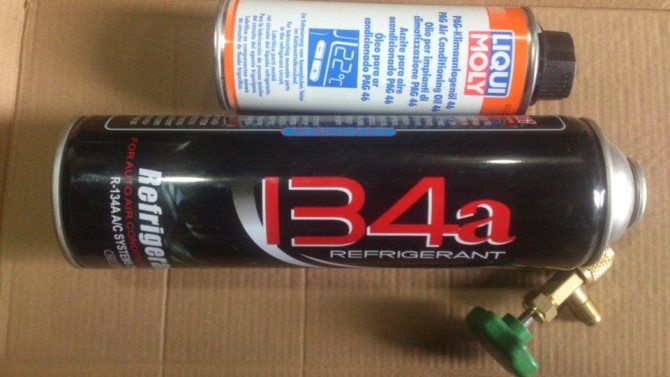

Если ваш автомобиль был выпущен до 1992 года, то стоит использовать тип фреона R-12.

Начиная с 1993 года, производители автомобилей закачивают фреон R-134a. Причина – банальный запрет на применение R-12.

Сложности могут возникнуть лишь у владельцев авто 92-93-х годов выпуска, ведь в переходной период не все производители сразу перешли на R-134a.

Чтобы узнать более точную информацию, внимательно изучите наклейку на внутренней стороне капота (там обычно указываются эти данные).

Второй вариант – можно распознать тип фреона по штуцеру. В новых моделях автокондиционеров, которые работают на R-134a, штуцер имеет большую высоту и диаметр.

Что касается норм заправки хладагента, то они указываются на табличке, о которой мы говорили выше.

Кроме этого, эту информацию можно узнать у специалиста или в инструкции по эксплуатации.

В среднем норма для отечественных авто составляет около 500-1000 грамм.

Инструкция по заправке

Вне зависимости от того, какой у вас автомобиль и как выглядит система кондиционирования, для всех случаев может использоваться общая инструкция. Хотя системы выглядят и работают по-разному, их объединяет принцип действия и устройства. Потому необязательно искать руководство к обслуживанию кондиционера конкретного авто. Если вы решили заправить свой кондиционер самостоятельно, старайтесь не отступать от указанных рекомендаций и чётко следовать инструкциям.

1. Удалите все загрязнения, которые имеются на защитном колпачке и прилегающем участке магистрали низкого давления. Только после этого его можно смело открывать, не опасаясь за проникновение мусора внутрь системы.
2. Соберите оборудование и наденьте шланг на заправочный штуцер. Если к баллону с хладагентом прилагается инструкция по его использованию, обязательно опирайтесь на рекомендации производителя. Фреон поставляется в разных баллонах, потому они могут несколько отличаться друг от друга.
3. При заправке автомобильных кондиционеров следует запустить двигатель и держать обороты на уровне 1500 единиц. Поддержка оборотов требуется для прокачки фреона по всем магистралям кондиционирующего устройства. Тут лучше воспользоваться помощью ещё одного человека, либо чем-то зафиксировать педаль газа в нужном положении, чтобы обороты не падали и не росли.
4. Теперь можно включить рециркуляцию воздуха соответствующими кнопками или регуляторами на вашем кондиционере. Включается оборудование на максимальных значениях.

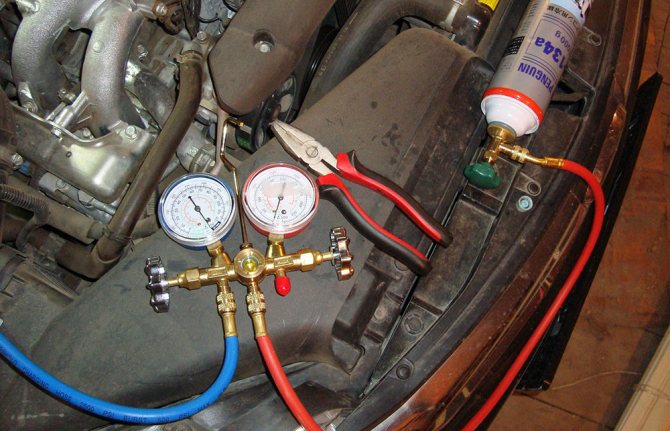

5. Откройте кран магистрали низкого давления. При этом сам баллон с фреоном переворачивается вверх дном. Постепенно открывается вентиль баллончика. Параллельно двигатель продолжает работать, а выходящий хладагент начинает заправлять систему.
6. Пока фреон выходит из баллона и попадает в кондиционер, нужно параллельно следить за показателями манометра. Следите, чтобы в магистрали низкого давления значение не превышало 285 кПа. Оптимально оно должно находиться на уровне 275 кПа. Если превысить указанные цифры, тогда это приведёт к поломке компрессора.



7. Для проверки правильности заправки системы посмотрите на окно фильтра-осушителя. Если там отсутствуют пузырьки, и вы чётко видите жидкость прозрачного цвета, у вас всё получается верно.
8. Когда в салоне появится холодный воздух (его температура составит от 5 до 8 градусов Цельсия), а шланг около штуцера низкого давления станет холодным, словно лёд, процесс можно заканчивать. Перекройте баллон, отсоедините все контакты.

Если всё делать грамотно и по инструкциям, ничего сложного в самостоятельно заправке автомобильного кондиционера вы не увидите. Потому опирайтесь на руководства, внимательно читайте рекомендации производителя фреона, а также не забывайте о нормах техники безопасности. При возникновении проблем, когда что-то не получается и выходит из-под контроля, работу лучше прекратить, а автомобиль отправить специалистам.

Окончательная проверка и диагностика неисправностей

Теперь остается включить автокондиционер и проверить его работу. Здесь обращайте внимание на следующие моменты:

• убедитесь, что уже через несколько секунд после включения кондиционера в салон начинает поступать холодный воздух;
• осмотрите всю систему на факт течей фреона;
• при подозрении на наличие утечки можно произвести повторную проверку (технологию мы рассматривали выше);
• прислушайтесь к работе компрессора, если имеют место посторонние шумы, то это может говорить об износе деталей или внутреннем повреждением узла. Часто причиной шума является неисправный подшипник, как следствие это может привести к выходу из строя к ремонту компрессора;
• из системы должен идти чистый воздух, без лишнего запаха. В противном случае замените салонный фильтр.

Порядок заправки автокондиционеров хладагентом

Для заправки автокондиционеров на большинстве современных машин применяют хладагент R-134a (тетрафторэтан), но по старинке его все называют фреоном. Чтобы заправить систему кондиционирования легкового автомобиля малого или среднего класса потребуется в среднем около 0,5 кг хладагента.

Информацию о типе хладагента для кондиционера вашего авто и норме его заправки вы можете узнать из сервисной книжки к автомобилю. Также эта информация часто указана на табличке, размещенной на внутренней стороне капота.

Заправка автокондиционеров хладагентом состоит из следующих этапов:

1. Откачка остатков хладагента из системы кондиционирования. Современные станции для заправки автокондиционеров в автоматическом режиме откачивают старый хладагент для его взвешивания и удаления из него отработанного масла.
2. Вакуумирование системы. Это очень важный этап заправки автокондиционера. В результате данной операции из системы удаляются остатки воздуха и влаги. Чтобы добиться вакуума необходимой глубины может понадобиться от 10 до 30 минут (в зависимости от мощности и класса оборудования), выполнить качественное вакуумирование за 1-2 минуты невозможно.
3. Тест на герметичность позволяет обнаружить утечки, имеющиеся в системе. При некачественном вакуумировании (этап №2) тест на герметичность может не показать имеющиеся утечки, что приведет к дальнейшим сбоям в работе автокондиционера.
4. Заправка масла. В процессе работы автокондиционера масло заправленное в систему (в среднем около 15 грамм) служит для смазки механизмов компрессора. Довольно часто масло заправляют с красителем (трейсером) для облегчения определения в будущем возможных утечек.
5. Загрузка хладагента. Это завершающий этап заправки автокондиционеров, который проходит достаточно быстро. Как мы уже писали выше, в среднем для заправки одного кондиционера легкового автомобиля нужно около 500 грамм хладагента.

После выполнения всех этапов заправки необходимо завести двигатель автомобиля, включить кондиционер (обдув на полную мощность), довести обороты двигателя до 2500-3000 об/мин, после чего нужно внимательно понаблюдать за работой системы:

• Давление в портах низкого и высокого давления должно прийти в норму сразу же после включения компрессора автокондиционера. Манометр низкого давления должен показывать около 2 бар, а высокого давления – 15-18 бар.
• Рукой на ощупь проверяется температура трубки контура низкого давления – она должна быть холодной.
• Из дефлекторов в салоне автомобиля должен пойти холодный воздух, а компрессор кондиционера должен периодически отключаться.

Наличие всех этих признаков говорит о том, что кондиционер в автомобиле заправлен успешно и водитель может наслаждаться его исправной работой.

Как вы понимаете, качественно заправить автокондиционер без наличия профессионального оборудования будет практически не реально. Однако набор для заправки автокондиционеров своими руками можно собрать из доступных и недорогих комплектующих самостоятельно. В конце этой статьи смотрите видео о том, как пользоваться таким набором.

А для общего представления о стоимости подобного рода услуг ниже мы приводим порядок цен за заправку автокондиционеров в крупных городах России (Москва, Санкт-Петербург, Волгоград, Нижний Новгород, Краснодар и т.д.).

Диагностика автокондиционеров перед заправкой

Заправка автокондиционера начинается с осмотра и диагностики системы. Так как кондиционер в автомобиле устройство достаточно сложное, то при его заправке диагностика ограничивается лишь поиском косвенных признаков неисправностей и возможных утечек хладагента.

Прежде всего, необходимо открыть капот и найти два сервисных порта (высокого и низкого давления) и компрессор кондиционера – обычно он находится в районе приводного ремня дополнительного оборудования, от которого и вращается шкив компрессора.

Далее процесс предварительной диагностики проходит следующим образом:

• Аккуратно откручиваются пластиковые колпачки с сервисных портов, после чего к ним подключается станция для заправки автокондиционеров (подробнее об оборудовании читайте ниже по тексту).
• Поочередно открываются порты низкого и высокого давления, и по показаниям манометров определяется давление хладагента в системе. Наличие давления в обоих портах указывает на то, что в системе есть хладагент, и больших утечек нет.
• Далее заводят двигатель автомобиля, включают кондиционер и наблюдают за работой системы кондиционирования. Прежде всего, обращают внимание на работу компрессора (включение приводной муфты) и на изменение давления в системе по показаниям манометров.
• После включения муфты компрессора в контуре низкого давления автокондиционера давление хладагента должно снизиться, а в контуре высокого давления – увеличиться. Давление в контуре высокого давления ниже 10-12 бар указывает на недостаточное количество хладагента в системе.
• Рукой на ощупь проверяется температура трубки контура низкого давления (толстая трубка). Если она теплая, то, скорее всего, это также говорит о том, что в системе мало хладагента.

Недостаточное количество хладагента в системе приводит к тому, что компрессор автокондиционера постоянно работает, пытаясь накачать давление, но накачать его не может (при этом кондиционер в автомобиле не холодит). Это очень плохо, так как появляется дополнительная нагрузка на двигатель (причем постоянная), а компрессор недополучает из хладагента смазку, что значительно снижает его ресурс.

Когда нужна заправка

Давление в контурах цепи работающего автокондиционера достигает 25-30 Бар. Любое нарушение герметичности соединений приводит к быстрой потере давления и утечке газа. При этом наблюдаются признаки поломок в механизмах:

• появление инея на магистралях, конденсаторе;
• подтёки масла в местах примыкания трубок к узлам;
• следы коррозии;
• повышенный шум работы компрессора;
• самопроизвольное выключение (в установках автоматического климат-контроля).

Перед каждой дозаправкой выполняют вакуумную проверку всей системы, выявляя механические повреждения проводящих труб, износ сальников и клапанов. Заправлять негерметичную установку не имеет смысла. Определить уровень фреона в простых охладителях можно по контрольному «глазку» на осушителе или с помощью манометра, более сложные установки снабжены датчиками с выводом данных в журнал памяти электронного блока-контроллера.

Что такое вакуумирование кондиционера и как его делать?

Вакуумирование кондиционера – это важный процесс, который обуславливает безотказную и долговечную работу устройства. Как известно, по окончании монтажа в сплит-системе находятся остатки воздуха и влаги, которые требуется удалить.

Подготовка сплит-системы к работе

Во время установки кондиционера его оба блока, внешний и внутренний соединяются между собой двумя медными трубами, которые образуют систему для циркуляции хладагента в холодильном контуре системы.

По окончании монтажа фреоновой трассы, то есть труб, в системе находиться воздух и остаточная влага. При взаимодействии фреона с воздухов в трубах образуются, влияние которых оказывает пагубное воздействие на работу оборудования.

От правильного монтажа и вакуумирования трассы зависит долгий срок службы кондиционера

Рекомендуем: Как снять подушку безопасности с руля: восстановление, снятие и замена пб, ремонт шлейфа

Осуществление пуско-наладочных работ

Для проведения качественных работ следует запастись специальными инструментами:

1. Насосом для кондиционеров (вакуумным).
2. Станцией со шлангами и манометрами.
3. Баллоном с хладагентом, подходящим для сплит-системы.
4. Набором ключей и отверток.

Подготовив все необходимые инструменты, рассмотрим боле подробно сам процесс.

Первым делом необходимо осуществить подсоединение вакуумного насоса используя шланги коллектора манометрического к наружному крану кондиционера.

Включаем насос для работы на 10-20 минут, в зависимости от мощности подключенного устройства. За это время насос должен выкачать все остатки воздуха и влаги изнутри и образовать глубокий вакуум.

Контроль за процессом вакуумирования осуществляется посредством снятия показаний с манометра. При достижении необходимого показателя в системе насос самостоятельно отключается, и продолжается наблюдение за внутренним состоянием системы.

Причины возникновения утечек:

1. Слабая или сильная затяжка гайки.
2. Залом одной из медных трубок.
3. Вальцевание низкого качества.

Удостоверившись в достижении вакуума можно приступать к следующему этапу – запуску фреона в систему. Для запуска фреона необходимо отсоединить насос и открыть фреоновые краны шестигранным ключом. В результате таких действий появляется шипение, свидетельствующее о заполнение фреоновым контуром оборудования.

По окончанию процесса оборудование можно считать полностью готовым к первому запуску. Во время проведения тестирования оборудования проверке подлежат все возможные режимы на соответствие их работы о заявленных характеристиках.

Схема соединений для вакуумирования и заправки кондиционера

Вакуумирование оборудования своими руками

Для того что б вакуумировать кондиционер самостоятельно требуется отсоединить один из шлангов коллектора на выбор с заправочным клапаном, а второй пользуясь вакуумным насосом для кондиционеров. По окончании подсоединений следует привести насос в действие и открыть кран на коллекторе. Таким образом, насос извлечет всю влагу, мелкие частицы и воздух из оборудования.

Проработав 20-30 минут, отключите систему и следите за стрелкой, которая стоит на 0 или 1. Если местоположение стрелки не изменилось, то система полностью герметична, в противном случае необходимо искать поломку.

Очень важно соблюдать элементарные правила пользования кондиционером

Для обнаружения поломки в системе первым делом проверяем все соединения, используя мыльный раствор. По окончании проверки и регулировки системы в необходимых местах повторите все действия заново. Если повторная операция привела к тому же результату – необходимо исследовать вальцовку.

Самым больным местом прибора являются гайки (недотянутые или изрядно сорванные). В таком случае необходима заняться обратным процессом – перекачке фреона в кондиционер. Для этого следует подсоединить коллектор к клапану и запустить сплит-систему на холод и закрыть кран на тонкой трубе. Как только возникнет разряжение – закройте кран на толстой трубе.

По окончании работы необходимо провести все действия заново, начиная с устранения воздуха и жидкости в системе.

Если вы добились герметичности системы, то следующим этапом работы будет запуск фреона. Для этого следует открутить 2 клапана, толстой и тонкой трубы, используя шестигранный ключ. После отсоединения коллектора можно осуществить тестирование устройства и насладиться результатом стараний.

Как видим самостоятельное вакуумирование кондиционера — это вполне реальный процесс для простого человека.

Чего стоит остерегаться

Многие малограмотные специалисты, то ли по причине необразованности, толи из-за собственной лени, игнорируют вакуумирование сплит-системы, а вместо этого выгоняют часть фреона для вытеснения воздуха. Такие действия строго запрещены заводом. Так как могут привести к быстрой поломке и выходу из строя дорогостоящей системы.

Если у вас оборудование находиться на гарантии, то хорошо подумайте прежде чем самостоятельно лезть в систему. после постороннего вмешательства, мастера сервисного обслуживания снимают с себя всю ответственность.

Какие марки масел и фреона рекомендуется использовать?

Для дозаправки и полной заправки автокондиционеров следует использовать только те марки масла и хладагента, которые рекомендованы заводом-производителем авто. Кроме этого, каждая марка фреона совместима с определенным типом масла. Фреон R12 совместим с минеральным маслом, а его современный аналог R134a — только с маслом синтетического типа. Фреоны этих двух марок несовместимы между собой.

Не важно, какой маркой фреона заправляется система кондиционирования вашего автомобиля. Прежде чем начать заправку или дозаправку автокондиционера нужно выполнить диагностику оборудования, а это можно сделать только на станции технического обслуживания. В случае необходимости мастера-профессионалы смогут отремонтировать или заменить те элементы системы, которые износились, и выполнить заправку кондиционера авто при помощи специального оборудования.

Ремонт и обслуживание системы кондиционирования
Записаться на СТО

Как заправить кондиционер в машине своими руками

После диагностики магистралей и узлов на течь заправку автокондиционера выполняют специальным оборудованием.

Необходимые инструменты и материалы

• стандартный баллон фреона определённой марки;
• метрологическая станция (только при полной замене);
• тройной переходник с выводом для манометра;
• вентиль;
• шланг низкого давления;
• манометр;
• штуцер для определённой марки авто (соединительная муфта).

Стандартный набор для заправки кондиционера фреоном продаётся в автомобильных магазинах по доступной цене.

Пошаговая инструкция

1. Закачку хладогена производят через штуцер на магистрали низкого давления. Отличить фреонопровод низкого давления от высокого можно по диаметру– он всегда больше. На иномарках колпачки штуцеров маркируются символами «H» и «L», различаясь по цвету. Необходимо отвернуть заглушку-колпачок, сняв его с трубки.

Внимание!

Попадание в контур любых загрязнений недопустимо, поэтому перед снятием тщательно протрите места соединений.

Красная стрелка– трубка низкого давления, синяя– высокого.

1. К штуцеру низкого давления присоединить заправочный шланг, который идёт от тройника с манометром.
2. Баллон с фреоном подготовить к заправке, прикрутив вентиль и проколоть защитную впайку.
3. Установить тройник на вентиль баллона.
4. Запустить двигатель на холостых оборотах, удерживая около 1500 об/мин.
5. Включить климатическую установку в салоне на полный режим.
6. Открутить вентиль, пустив хладоген в систему. Во время процесса перекачки необходимо следить за показаниями манометра.

Важно! Максимально допустимое давление при заправке кондиционера не должно превышать 280 кПа, в противном случае из строя выходит компрессор.

Заправка автокондиционера своими руками по манометру происходит до тех пор, пока температура воздуха на выходе не достигнет +5-7 °С. Контроль уровня фреона выполняют по «глазку» на осушителе: при полной доливке пузырьки воздуха перестают циркулировать. После этого закрывают вентиль, демонтируют оборудование и закрывают колпачок. Рекомендуют оставить работающий кондиционер на 10-15 минут, проверив соединения узлов на герметичность.

Справочные цены на диагностику и заправку автокондиционеров

Вид работ	Стоимость, рублей РФ
Заправка системы хладагентом (откачка, вакуумирование, тест на герметичность, заправка)	1000 р. (без стоимости хладагента)
Дозаправка автокондиционера	600 р. (без стоимости хладагента)
Хладагент R-134a	150 р. за 100 грамм
Долив масла в систему	300 р. (с учетом масла)
УФ краситель для масла (трейсер)	150 р.
Диагностика с помощью течеискателя или ультрафиолета	500 р.

Ещё раз обращаем внимание на то, что цены приведены ориентировочные и могут отличаться от цен в вашем регионе.
