сегодня наконец то доделал задуманное! и так, купил: -кран печки газели -патрубки печки классики -хомуты -кнопка стеклоподъёмника

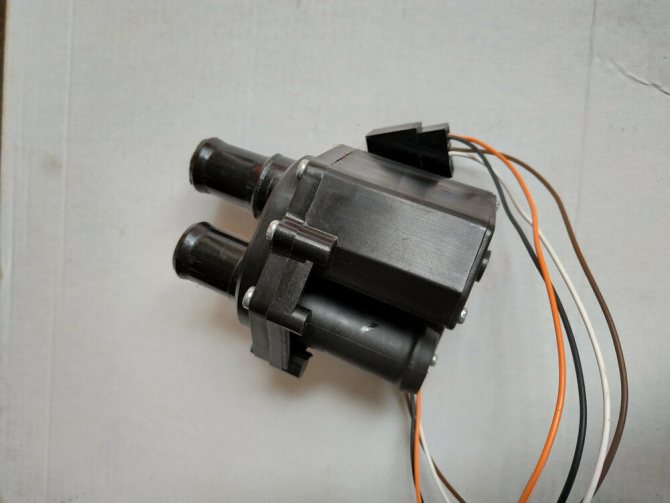

ПОДКЛЮЧЕНИЕ: сам электро клапан: -чёрнй провод — минус- -рыжий провод — плюс+ -белый провод — фишка кнопки №7 -коричневый пр. — фишка кнопки №1

сама кнопка: -№7 и №1 мы уже знаем куда))) -№2 — минус- (масса) -№5 — минус- (масса) -№4 — подсветка кнопки, к габаритам приборки (плюс+) -№3 и №6 режем кусачками, они не нужны)

Снял печку, вытрухнул кучу листьев (как это обычно бывает), выкинул родной кран на его место поставил короткий патрубок, подсоединил шланг, собрал всё на место, под капотом установил новый кран и соеденил его, в бороду врезал кнопку, всё подсоеденил до кучи, и О чудо! работает!) эмоции только положительные! теперь чтобы согрется или наоборот отключить печурачку, достаточно лёгкого прикоснавеня пальца к кнопке! кайф) теперь если кран и потечёт то на улицу, а не в салон) всем рокомендую! Всем спасибо)

В каждом автомобиле предусмотрена система отопления салона, связанная с системой охлаждения двигателя. Для управления печкой сегодня широко используются электрические краны отопителя — об этих устройствах, их типах, конструкции, принципе работы, а также об их выборе и замене читайте в данной статье.

Что такое кран отопителя электрический?

Кран отопителя электрический (кран управления отопителем с электроприводом, клапан отопителя) — компонент системы отопления салона/кабины транспортных средств; кран или клапан для управления подачей охлаждающей жидкости из системы охлаждения двигателя в радиатор (теплообменник) отопителя.

Кран с электроуправлением является аналогом механического крана, однако его привод осуществляется с помощью встроенного электромотора или соленоида. Такое решение позволило отказаться от тросового привода и реализовать управление отопителем с помощью кнопки. Электрические краны дают возможность реализовать различные схемы отопления салона и работы системы охлаждения двигателя, при этом они удобны в применении, надежны в работе и имеют простую конструкцию.

Ремонт генератора Форд Фокус2

Замена масла в АКПП Lexus LS430

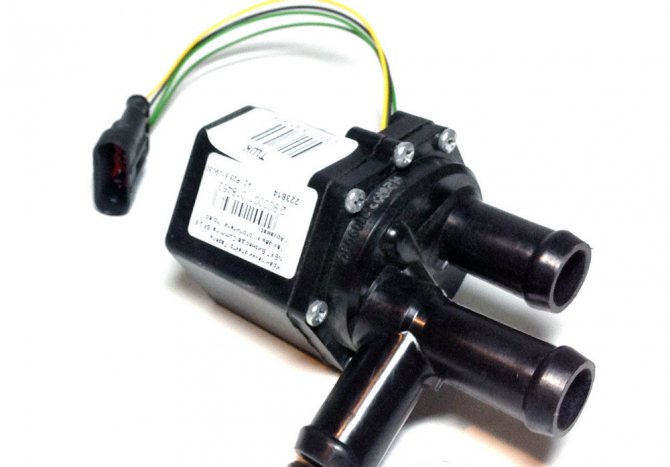

Особенности электрокрана

Каждая машина, работающая на двигателе внутреннего сгорания, оснащается системой отопления салона, которая непосредственно связано с работой системы охлаждения мотора. Для того, чтобы осуществлять управление печным оборудованием, применяется специальный кран. Всё чаще встречается именно электрический кран отопителя, который заменил собой морально и технически устаревшие механические модели.

Аналогичный переход от механики на электрический вариант осуществили производители коммерческих автомобилей Газель.

Прежде чем самостоятельно выполнить замену узла, водителю следует знать, как он работает и на чём основан принцип функционирования системы с электрокраном.

Широко используемый в автопроизводстве электрокран отопителя отличается наличием в своей конструкции электрического привода. Это разновидность клапана печки. Входит в состав системы отопления авто, служит для управления подачей жидкости охлаждения из системы охлаждения ДВС в радиатор отопителя.

Фактически это аналог механического узла, но здесь привод реализован за счёт применения встроенного электромоторчика или соленоида. Переход на электрокраны позволил отказаться от использования тросовых приводов, а также перейти на управление печкой в салоне с помощью кнопочной панели.

Используя электрокран, автопроизводители сумели реализовать более современные схемы отопления салона и охлаждения двигателя. Они стали удобнее в использовании, более надёжными, отличаясь при этом достаточно простой конструкцией.

Типы, конструкция и принцип работы электрического крана отопителя

Существующие сегодня краны с электроуправлением делятся на группы по типу запорного элемента и его привода, и по количеству контуров (и, соответственно, патрубков).

По количеству контуров и патрубков краны отопителей бывают:

• Одноконтурные/2-патрубковые — обычные краны/клапаны;
• Двухконтурные/3-патрубковые — трехходовые краны.

Краны с двумя патрубками — это клапаны, которые могут лишь открывать и закрывать поток жидкости. В таком кране один патрубок является впускным, второй — выпускным, а между ними располагается запорный элемент. Кран отопителя с двумя патрубками используется в обычных системах отопления салона, он располагается между выпускным патрубком системы охлаждения двигателя и впускным патрубком радиатора печки, обеспечивая управление потоком горячей охлаждающей жидкости.

Краны с тремя патрубками — это трехходовые краны, которые могут направлять поток жидкости в два разных трубопровода. В этом кране предусмотрен один впускной патрубок и два выпускных, а запорный элемент выполнен таким образом, что он может направлять жидкость от впускного патрубка на один из выпускных, одновременно перекрывая второй. Кран отопителя с тремя патрубками может использоваться в различных системах отопления салона: с байпасом, с дополнительным отопителем и т.д.

По типу запорного элемента и его привода краны бывают:

• Шиберные с приводом от электрического двигателя;
• Запорные с приводом от соленоида.

Конструкция шиберных кранов проста. Их основу составляет пластиковый литой корпус с патрубками, внутри которого располагается поворотная пластина в виде сплошного сектора или сектора с отверстиями по размеру патрубков. На корпусе устанавливается компактный электрический двигатель с простейшим шестереночным редуктором, с помощью которого обеспечивается поворот пластины. В кранах с двумя патрубками (двухконтурных) оба патрубка расположены друг напротив друга, между ними находится пластина. В кранах с тремя патрубками на одной стороне находится впускной патрубок, на другой — два выпускных.

Кран отопителя с электродвигателем работает следующим образом. При выключенной печке пластина крана находится между патрубками, перекрывая поток жидкости — в этом случае горячая жидкость не поступает в радиатор отопителя, система отопления салона не работает. При необходимости включить печку водитель нажимает кнопу на приборной панели, на электродвигатель крана поступает ток, он поворачивает пластину и открывает путь охлаждающей жидкости — радиатор отопителя нагревается, система отопления салона начинает работать. Для отключения печки водитель вновь нажимает на кнопку, все процессы происходят в обратном порядке, и печка отключается.

Вопросы выбора и замены крана отопителя

Кран отопителя очень важен для работы системы отопления салона/кабины, однако выбор и замена этой детали в большинстве случаев не доставляет каких-либо проблем. Для правильного выбора крана необходимо соблюдать несколько рекомендаций:

• Напряжение питания электродвигателя крана должно соответствовать напряжению бортовой электросети автомобиля — 12 или 24 В;
• Тип крана — 2 или 3 патрубка — должен соответствовать схеме системы отопления салона. Для обычных систем необходим кран с двумя патрубками, для систем с байпасом нужен кран с тремя патрубками. Также кран с тремя патрубками можно использовать для создания системы отопления с дополнительным отопителем;
• Диаметр патрубков должен соответствовать диаметру трубопроводов системы отопления, но при необходимости можно использовать переходники;
• На кране и автомобиле должен быть один тип электрического разъема. При необходимости необходимо заменить тип разъема на автомобиле;
• Кран должен иметь подходящие для его установки габариты.

Замену крана отопителя необходимо выполнять после слива охлаждающей жидкости, для монтажа необходимо использовать металлические хомуты. Нужно следить за правильностью установки крана — располагать его впускной и выпускной патрубок в соответствии с направлением жидкости. Для удобства на патрубках нанесены стрелки, указывающие направление потока жидкости. Если неправильно поставить обычный 2-патрубковый кран, система работать будет, но неправильный монтаж 3-патрубкового крана сделает систему полностью неработоспособной. При верном и надежном монтаже крана печка начнет работать сразу, обеспечивая тепло и комфорт в салоне автомобиля.

Модернизация системы

Основной проблемой, из-за которой выходит из строя электроника, является влага. А в кране жидкость циркулирует постоянно, даже при закрытой затворке. И при протечке сальника жидкость заливает всю электрическую часть, и она выходит из строя.

Установка запорной арматуры

Дабы этого избежать, можно установить обычную запорную арматуру, подогнав её под выходы системы охлаждения. Но для того чтобы открыть или закрыть подачу горячей жидкости, нужно перевести кран в нужное положение вручную. А поскольку он установлен под капотом (на штатном месте), то во время движения это сделать не представляется возможным. Но зато ресурс у этого механизма намного больше.

Предварительная герметизация

Перед установкой нового электрокрана нужно разобрать его и залить электронную плату горячим клеем, чтобы избежать попадания на него влаги, промазать все стыки герметиком. Данный способ может только продлить работоспособность, ведь при попадании жидкости в электронную часть будет повреждён электродвигатель, без которого механизм не сможет корректно функционировать.

Подбор похожего оборудования

Установка крана с похожим расположением штуцеров с других марок автомобилей. Данный способ самый эффективный, поскольку у импортных производителей данного оборудования ресурс намного выше, чем у отечественного. Главное, подобрать наиболее похожий экземпляр. И после установки проверить его работу на автомобиле.

Приведённые выше способы диагностики и ремонта помогут вам в кратчайшее время выявить причину неисправности и произвести замену или ремонт вышедшего из строя оборудования. Ремонт и установка крана отопителя на Газель Бизнес УМЗ 4216 не вызовет у вас особых трудностей. Для данного вида ремонта не потребуется обладания большим опытом. Его можно произвести в дороге, имея минимальный набор инструментов.

Источник

Устройство системы охлаждения двигателей УМЗ-4213 и УМЗ-4216 на автомобилях УАЗ и ГАЗель.

Для повышения энергетических показателей, улучшения топливной экономичности, снижения токсичности и шума, на базе карбюраторного двигателя УМЗ-421 были разработаны модели с комплексной микропроцессорной системой управления впрыском топлива и зажиганием : двигатель УМЗ-4213 для автомобилей УАЗ и УМЗ-4216 — для автомобилей ГАЗель. Устройство системы охлаждения на УМЗ-4213 и УМЗ-4216 несколько различается, так как имеет отличия в схеме подключения расширительных бачков и радиаторов отопления.

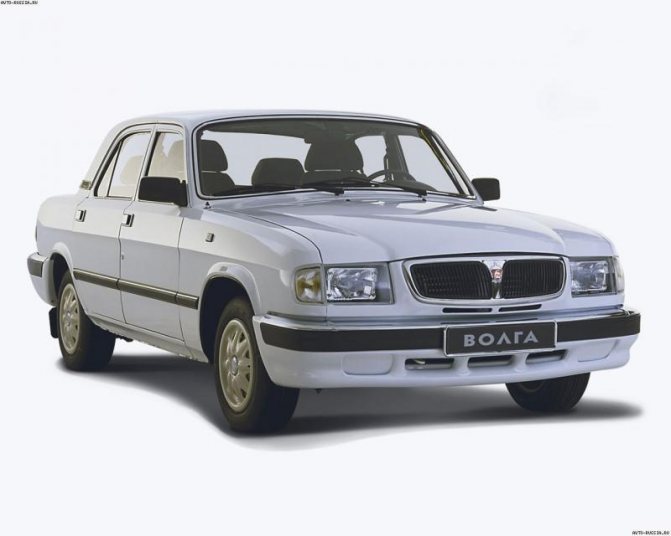

Печка на ГАЗ 3110: как правильно заменить печку при поломках

Автомобили ГАЗ 3110 «Волга» сегодня считаются уже раритетными моделями. Однако эксплуатируют такие машины повсюду. Долговечность мотора объясняется хорошей работой системы охлаждения и, в частности, печки. Обогрев салона, создание комфортных условий во время езды, вентиляция пространства — все эти функции выполняет именно печка. Существуют простые рекомендации по эксплуатации этого узла автомобиля, а также инструкции по замене в случае выхода печки из строя.

Схема газель печка

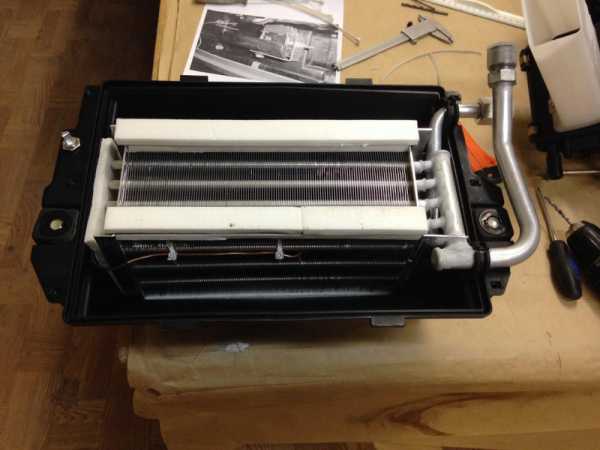

Как устроена печка в Газель Бизнес

Для правильной диагностики и ремонта необходимо знать устройство и принцип работы отопителя, чтобы при первых признаках неисправности диагностировать поломку или произвести ремонт, не допуская выхода из строя всего агрегата в целом. Большинство неисправностей можно прогнозировать по косвенным признакам и не допускать их прогрессирования. Для этого необходимо знать и понимать, за что отвечает каждый из элементов и каков принцип его работы.

Система охлаждения автомобиля

В Газель Бизнес печка является составной частью системы охлаждения двигателя. При работе двигателя выделяется большое количество тепла, которое необходимо отводить. Тепло выделяется из-за сгорания топлива и от трущихся поверхностей. Если тепло не отводить, то двигатель очень быстро нагреется и выйдет из строя. Система охлаждения имеет два контура (малый и большой круг), их разделяет термостат. Когда жидкость холодная, она циркулирует по малому, а когда нагревается, то по большому кругу. Это позволяет быстро набирать рабочую температуру и не перегреваться. В тёплое время года тепло отводится в атмосферу, а при наступлении холодного времени часть тепла тратится на отопление салона.

Диагностика

При обнаружении признаков неисправности или сбоев в работе необходимо провести диагностику, для выявления причин поломки. Одной из причин, по которой отопитель стал греть хуже, или когда из него идёт совсем холодный воздух, является кран печки Газель. Он либо не до конца открывается, либо вовсе находится в закрытом состоянии. При любом из этих признаков необходимо в первую очередь проверить корректную работу электрокрана.
