Как почистить дроссельную заслонку?

Дроссельная заслонка регулирует подачу воздуха во впускной коллектор двигателя в соответствии с усилием, прилагаемым к педали газа. Для нормальной работы мотора необходим строго определенный объем воздуха и топлива в каждом конкретном режиме и при заданных оборотах. Обедненная или обогащенная смесь приводит к повышенному расходу топлива, нестабильной работе мотора, трудностям с пуском двигателя. Неправильная подача воздуха может быть вызвана неисправностями впускного коллектора и тракта в целом, но чаще встречается загрязнение компонента. Поэтому необходимы прежде всего проверка и чистка дроссельной заслонки двигателя.

Как промыть дроссельную заслонку на рено логан 8 клапан: в общих чертах

Для того чтобы автомобиль Renault Logan работал стабильно периодически нужно проводить профилактические работы. К этим обязательным мероприятиям относится очистка дроссельной заслонки. Это связанно с тем что этот элемент в двигателе является своеобразным дыхательным органов в который в месте с воздухом минуя воздушный фильтр может попадать посторонние вещества, такие как пыль которая смешивается с маслом и оседает в системе и сказывается на пропускной способности что приводит к плохой работе двигателя. Поэтому дроссель Рено Логан нужно чистить от появившихся нежелательных образований.

DIY как устранить подсос воздуха в дроссельной заслонке на Рено Логан

УСТРАНЕНИЕ ПЛАВАЮЩИХ ОБОРОТОВ ХОЛОСТОГО ХОДА, ЧИСТКА РХХ, ЧИСТКА ДРОСЕЛЯ, АДАПТАЦИЯ МОТОРЧИКА Х/Х

Когда требуется чистка дроссельного узла

Дроссельная заслонка – один из элементов двигателя, который нуждается в периодическом уходе, поскольку может засоряться. При этом особой периодичности соблюдать не надо, поскольку многое зависит от качества топлива и масла, состояния фильтров. Существует несколько сигналов, что наступило время очистить дроссельный узел:

• нестабильная работа холодного двигателя, плавающий холостой ход – основной признак;
• появление «плавающих» оборотов, причем в различных режимах работы;
• увеличенный расход топлива;
• недостаточная динамика при нажатии на педаль газа;
• двигатель может неожиданно глохнуть;
• периодическое загорание индикатора Check, который впоследствии гаснет.

Отметим, что подобные признаки могут указывать и на другие поломки системы подачи топлива и двигателя. Но при этом надо проверить и дроссельную заслонку, поскольку именно она часто бывает причиной возникшей проблемы.

Видео:ЧИСТКА РХХ. Обучение регулятора. Чистка дросселя. ПЕРЕЗАЛИВ.

ЧИСТКА РХХ. ОБУЧЕНИЕ РЕГУЛЯТОРА ХОЛОСТОГО ХОДА. ЧИСТКА ДРОССЕЛЬНОЙ ЗАСЛОНКИ. ПЕРЕЗАЛИВ. #Видеолекция

промывка дроссельной заслонки логан

После этого отключаем датчики. Расположение датчиков. Один находится перед заслонкой, другой с обратной стороны.

Затем откручиваем крепление дроссельной заслонки. Прошерстив бортжурналы логановодов, пришёл к выводу, что мне поможет чистка дроссельного узла.

В качестве основной инструкции использовал замечательное видео ребят с канала Ремонт Рено: Кратко опишу последовательность своих действий.

Без фоток, потому что было уже сто. Довольный, что всё удалось так ловко провернуть, понёс награбленное домой.

Как промыть дроссельную заслонку на Рено Логан 8 клапан

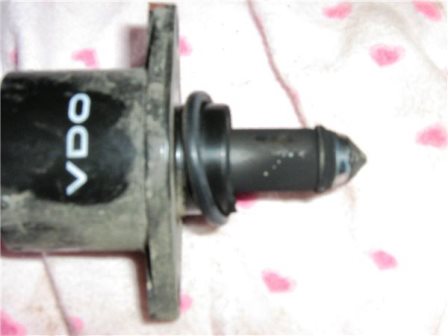

Дома тщательно вычистил все компоненты применял бензин, жидкость для чистки карбюраторов и вэдэшкусмазал пазы и резьбу конуса РХХ и приступил к его сборке. Чувак из видео говорит: Ну, думаю, ладно, наверное, у меня регулятор не той системы. Вот в таком состоянии, гад, и застрял Собрал всё в обратном промывка дроссельной заслонки рено логан видео, обучил ЭБУ, сажусь в предвкушении за руль, завожу… а не заводится!

Уж я и так пробовал, и эдак, и домой носил, прочищал-смазывал РХХ по второму разу, но всё без толку: Наконец, когда я понял, что мои экзерсисы скоро разрядят аккумулятор и увеличат количество моих проблем еще на одну, было решено сдаваться.

Пошёл по автомагазинам за новым регулятором холостого хода. Оседание пыли Читайте: Где Находится Бензонасос На Рено Завышенная тональность работающего мотора, определяется персонально обладателем автомобиля, который знает промывка дроссельной заслонки рено логан видео свойства собственного мотора. Проблемный пуск мотора, если из обстоятельств исключаются — разряженность аккума, поломка стартера, одна из вероятных поломок это бензонасос либо реле топливной комплекса бухгалтерских программ.

Замена Фильтра Рено Сандеро 1. Воздушный фильтр Рено Сандеро Воздушный фильтр является важной частью комплекса бухгалтерских программ обеспечения работы силовых агрегатов. Учитывая непосредственную роль в очищении воздуха для топливной смеси фильтрующий элемент подлежит периодической замене.

Главными симптомами того, что необходима безотлагательная замена этой детали, являются з Инструкция как разблокировать магнитолу на Рено Наверное почти все обладатели автомобилей французского производства сталкивались с неувязкой, когда на дисплее штатной автомагнитолы зажигалась надпись что необходимо ввода кода разблокировки.

Как чистить дроссельную заслонку и зачем это нужно?

Что такое дроссельная заслонка? Это механизм системы впуска, который отвечает за подачу воздуха для формирования топливо-воздушной смеси. Большинство бюджетных автомобилей оборудованы элементарной заслонкой с механическим приводом. Мы не будем говорить об электронных заслонках, разбираться в тонкостях работы которых достаточно сложно, а своими руками оные можно только доломать окончательно. Речь идет об элементарном устройстве, которое чаще можно увидеть, сняв корпус воздушного фильтра.

Впрочем, иногда фильтр стоит сбоку, тогда дроссельную заслонку придется искать где-то между ним и впускным коллектором. Но уж если и там вы ее не находите, то либо ваша машина карбюраторная, либо дальше читать просто не стоит, а лучше собраться и поехать в автосервис. Тем более если симптомы, указывающие на необходимость чистки, присутствуют.

Самые характерные из них – это нестабильная работа на холостых оборотах и периодическое «подвисание» оборотов после отпускания педали газа. Не стоит забывать, что не всегда причина «разгула» холостых оборотов кроется в дроссельной заслонке, дело может быть и в других элементах топливной системы или зажигания. И все же чистота дроссельной заслонки играет весьма заметную роль в работе силового агрегата.

Как влияет состояние дроссельной заслонки на холостой ход? Дело в том, что на заслонке обычно стоят два устройства – датчик положения дроссельной заслонки (ДПДЗ) и регулятор холостого хода (РХХ), который зачастую тоже называют датчиком. Эти механизмы позволяют не только «дать газу» при нажатии на соответствующую педаль, но и помогают поддерживать оптимальные обороты вала в зависимости, например, от нагрузки на бортовую сеть. Говорю именно «помогают», потому что если выкрутить, скажем, датчик ГУРа, то при повороте рулевого колеса холостые обороты все равно будут прыгать, даже при условии безупречной работы дроссельной заслонки и регулятора холостого хода. Электроника, никуда от нее не деться.

Почему заслонку приходится периодически чистить?

Дело в том, что воздух, поступающий в нее, далеко не лабораторной стерильности. Есть в нем и твердые взвеси, и пыль – все, что не удержал воздушный фильтр (который мы всегда меняем вовремя, не так ли?) Всю эту пыль разрежение во впускном коллекторе тянет внутрь мотора, но не все туда попадает, часть этой дряни оседает на корпусе дросселя и непосредственно на его заслонке. Помогает этому масляная взвесь, которая остается на стенках механизма.

Откуда она там? Дело в том, что в дроссель идет патрубок, выходящий из крышки клапанной коробки. А как раз там небольшая концентрация масляного тумана есть всегда. Если мотор уже «устал», да к тому же – хорошо (например, изношены поршневые кольца), то частиц масла будет всегда больше, а значит, и загрязнение дроссельной заслонки будет происходить активнее. В запущенных случаях заслонка так обрастет налетом пыли, осевшим на масляной пленке, что механизм может периодически «залипать». И чаще причина неисправности будет как раз в регуляторе холостого хода, который установлен на корпусе дроссельной заслонки. И вот тут чистка устройства станет уже почти неизбежной.

Все мы прекрасно понимаем, что в некоторых сервисах есть не очень порядочные люди (не во всех, конечно), которым и работать-то не очень хочется. И тогда заслонку умудряются помыть вообще без ее снятия. Либо – что бывает чаще – не трогают регулятор холостого хода, отчего работа по факту получается выполненной, а проблема остается. Поэтому мы покажем, как это сделать правильно, и пусть это будет чуть дольше, чуть сложнее, зато обеспечит хороший результат.

Для работы нам потребуется минимальный набор инструментов и материалов (отвертка, пара гаечных ключей, кисточка и обычный очиститель, который можно купить в любом магазине), а также головки-звездочки. Последнее нужно только потому, что для примера мы взяли двигатель K7M, известный почитателям чудесных автомобилей Renault Logan. Это мотор простой, его конструкция не содержит каких-либо оригинальных решений, поэтому глядя на то, как мы чистим заслонку этого агрегата, можно научиться делать это на любом другом бюджетном моторе. Итак, начинаем разборку.

Главное – аккуратность!

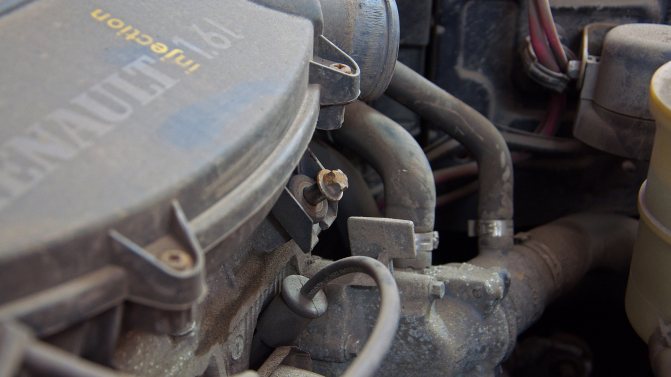

Первым делом снимается воздушный патрубок. С этим справится каждый. Затем откручиваем корпус воздушного фильтра. Снимаем его в сборе, сам элемент доставать не нужно (если только вы не решили его заодно поменять). Заодно проверяем состояние резиновых уплотнителей, через которые корпус крепится к мотору. Сам по себе люфт не так страшен, но хорошая затяжка гарантирует исключение подсоса воздуха в дроссельную заслонку помимо воздушного фильтра, да и дребезг корпуса фильтра тоже не самая приятная штука на свете. После выкручивания болтов чуть приподнимаем корпус и отсоединяем патрубок снизу, потом убираем корпус фильтра в сторону. Прямо перед нами появляется дроссельная заслонка.

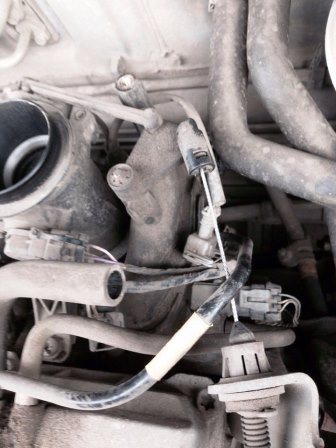

На заслонке мы видим механическую тягу, которая соединяет через сектор-качалку саму заслонку с тросиком газа. Ее надо снять. Никакой силы и фанатизма: чуть ее поддеваем и отводим в сторону, после чего она сама слетает с наконечника. Теперь отсоединяем датчик положения заслонки и регулятор холостого хода. Тут все просто: отжимаем разъемы и снимаем их с датчиков. Если не сразу получается, ищем, в какую сторону надо надавить и потянуть, излишняя сила тут тоже ни к чему.

Вообще, вся сегодняшняя работа более требует аккуратности, чем физической подготовки. Теперь склоняем головы и смотрим на основание дроссельной заслонки. И видим там фиксирующую скобу, которую сразу же снимаем. Теперь можно вытащить саму заслонку.

Прежде чем мыть узел, не забываем закрыть отверстие во впускном коллекторе, можно обычной чистой тряпкой или салфеткой: пыль, которая туда попадет, пользы мотору не принесет.

Порядок снятия дроссельного узла и его чистка

На Логане добраться до дроссельной заслонки несложно. Первое, что нам понадобится это инструмент:

• Набор отверток.
• Рожковый ключ на 10″.

Первым делом необходимо снять воздушный фильтр, открутив крышку и вынув его. Далее нам понадобится ключ, чтобы открутить крепежные гайки и снять корпус воздушного фильтра. Сняв его, мы увидим корпус дроссельной заслонки. Теперь отключаем привод заслонки и аккуратно, чтобы не повредить, снимаем датчик положения заслонки и датчик холостого хода. Потом нужно открутить крепление корпуса и все дроссельный узел у нас в руках.

Далее приступаем к самой очистке узла от пыли, грязи и любых налетов. Первое, что надо усвоить — нельзя применять никаких щеток, тем более по металлу. Все, что нам пригодится это много ветоши, промывочная жидкость и любой аэрозольный очиститель, лучше всего WD 40.

Если время есть, и машина срочно не нужна, то лучше побрызгать «вэдэшкой» и оставить узел постоять. При промывке нужно тщательно просмотреть и прочистить все, залить промывочную жидкость во все возможные каналы и отверстия, привести в порядок все посадочные места датчиков. Промывку лучше провести дважды, чтобы довести узел до максимально чистого состояния это позволит еще долго не думать о его чистке. Собирать все на место нужно в обратной последовательности, обращая внимание на правильность установки всех датчиков. Если все будет сделано правильно, то положительных изменений в работе двигателя ждать не придется.

Чистка дроссельной заслонки Рено Логан своими руками

Проблем с двигателем может быть множество. В основном они появляются либо из-за заводского брака, либо из-за неправильно эксплуатации авто, либо из-за некачественных горюче-смазочных материалов. В любом случае, проблемы с мотором требуют срочного, неотлагательного вмешательства и исправления.

Нередкая проблема с двигателем – растут обороты до определённого числа и назад уже не падают. После проверки такого двигателя, с вероятностью в 99,9% вы обнаружите, что проблема в дроссельной заслонке и в датчике холостого хода. Заслонку нужно промыть, а датчик заменить (по необходимости). И делать это нужно не реже, чем каждые 50 тысяч километров, даже если вам кажется, что двигатель в прекрасном состоянии и отлично работает. Напомним, что в предыдущей статье мы рассказывали как заменить лампы ближнего и дальнего света на рено логан своими руками.

Навигация по сайту

Дроссельный узел Рено Логан 2: На входной патрубок дроссельного узла надет воздушный фильтр, соединения дроссельного узла с впускной трубой и воздушным фильтром уплотнены резиновыми прокладками.

В корпусе дроссельного узла выполнено отверстие для подвода дополнительного воздуха к регулятору холостого хода. Именно через регулятор холостого хода и подается воздух когда заслонка закрыта польностью.

В корпусе дроссельного узла установлена поворачивающаяся на оси заслонка пластина. На одном конце оси установлен датчик положения дроссельной заслонки системы управления двигателем, на другом — рычаг, к которому присоединена промежуточная тяга привода дроссельной заслонки, идущая на педаль газа. В процессе эксплуатации дроссельный узел не требует обслуживания и регулировки, следите лишь за состоянием резиновых уплотнений, чтобы избежать подсоса воздуха.

Средства, предназначенные для очистки

Для удаления загрязнений с поверхности блока дросселя могут использоваться материалы:

1. Очиститель Pro-Line Drosselklappen-Reiniger, поставляемый компанией Liqui Moly. Жидкость находится в аэрозольном баллоне емкостью 400 мл (артикулы 5111 или 7578), оснащенном удлинительной эластичной трубкой, вещество предназначено для очистки узлов только бензиновых двигателей. Присадки позволяют растворять отложения нефтепродуктов и синтетических смол, для удаления посторонних веществ требуется нанести очиститель и выждать 2-3 минуты, а затем смыть грязь струей жидкости.
2. Жидкость Mannol Carburetor Cleaner, разработанная для очистки карбюраторов, смывает слой масла и пыли за 1-2 минуты. Поставляется в баллоне емкостью 400 мл (артикул 9970), в набор входит жесткая трубка для подачи моющего состава в отдаленные зоны узла. Присадки негативно воздействуют на резиновые уплотнительные кольца, которые необходимо снять перед обслуживанием дросселя.
3. Очиститель ABRO Carb&Choke Cleaner (код производителя СС-220), после растворения налета на поверхностях остается налет желтоватого оттенка, который необходимо удалить ветошью или кистью с жестким ворсом. Жидкость поставляется в аэрозольном баллоне емкостью 230 мл, предусмотрен трубчатый удлинитель.
4. Жидкость HI-GEAR Throttle Body Cleaner (код HG3121, вместимость баллона – 312 мл), материал предназначен для очистки систем подачи горючего на инжекторных моторах. Присадки не оказывают негативное воздействие на каталитический нейтрализатор, обеспечивают удаление пригоревшей грязи, скопившейся в узких щелях.
5. Очиститель карбюраторов и дросселей Agat-Avto, позволяющий смывать смолистые отложения и нагар. Поставляется в цилиндрическом аэрозольном баллоне емкостью 400 мл (артикул FD0206), в набор входит жесткая трубка для подачи раствора во внутренние полости обслуживаемых узлов. Производитель предлагает материал серии Silverline (артикул SL0211), который упакован в банки объемом 520 мл.

Принцип работы дроссельной заслонки

Главные элементы дроссельной заслонки

Как происходит контроль оборотов двигателя водителем? Нажимая на газ, он открывает дроссель, увеличивая поперечник места, через которое происходит питание мотора воздухом. Чем больше воздуха попадает в движок, тем больше ЭБУ (компьютер) мотора подаёт горючего, соблюдая при всем этом нужную пропорцию воздух/бензин. Большая масса воздушно-топливной консистенции приводит к моментальному повышению оборотов (и мощности соответственно).

Снятие и очистка дроссельной заслонки Renault Logan

Добрый день. Сегодня у нас в автосервисе Renault Logan. Приехал он к нам с проблемами в работе двигателя. Постоянно растут обороты до 5 тысяч и не спадают. Было решено снять и проверить дроссельную заслонку и датчик холостого хода. Её необходимо промыть, и при необходимости заменить датчик. Рекомендуем выполнять данную процедуру каждые 50 тысяч километров.
