Фары нового автомобиля правильно настроены заводом-изготовителем. Однако, в ходе эксплуатации может возникнуть ситуация, когда нужно выполнить регулировку направления пучков света фар. Для этого не обязательно обращаться к специалистам, отрегулировать фары не сложно своими руками. Рассмотрим особенности этого мероприятия на примере автомобиля Lada Priora.

Сообщества › Лада Приора (Lada Priora Club) › Блог › Регулировка фар и птф

Проверку и регулировку света фар проводите на снаряженном автомобиле Лада Приора ВАЗ 2170: с полностью заправленным топливным баком, комплектом инструментов и запасным колесом.
Для регулировки света фар на автомобиле Лада Приора ВАЗ 2170 вам потребуется шестигранник «на 6». 1. Предварительно проверьте и при необходимости доведите до нормы давление воздуха в шинах. 2. Установите автомобиль перпендикулярно гладкой стене (например, гаража) на расстоянии 5 м. Положите на сиденье водителя дополнительный груз массой 75 кг. Разметьте на стене экран, как показано на рис. 4.4, и начертите на нем вертикальные линии: осевую О и линии А, В, проходящие через точки, соответствующие центрам ламп ближнего света фар. Эти линии должны быть симметричны относительно осевой линии автомобиля. На высоте h, соответствующей расстоянию центров фар от пола, проведите линию 1 и ниже ее на 75 мм линию 2 центров световых пятен. 3. Включите зажигание и ближний свет фар, поверните ручку электрокорректора фар в положение «0» (это положение соответствует нагрузке автомобиля с одним водителем). Винтами 1 (в вертикальной плоскости) и 2 (в горизонтальной плоскости) ручной регулировки пучка света положение светового пятна для каждой фары на экране, если расположение световых пятен на экране не соответствует рисунку. 5. Направление светового пятна регулируйте для каждой фары в отдельности. Вторую фару во время регулировки закройте непрозрачным материалом или отсоедините от нее разъем проводов. 6. Свет фар считается отрегулированным, если верхняя граница левых частей световых пятен совпадает с линией 2, а вертикальные линии А и В проходят через точки пересечения горизонтальных и наклонных участков световых пятен.

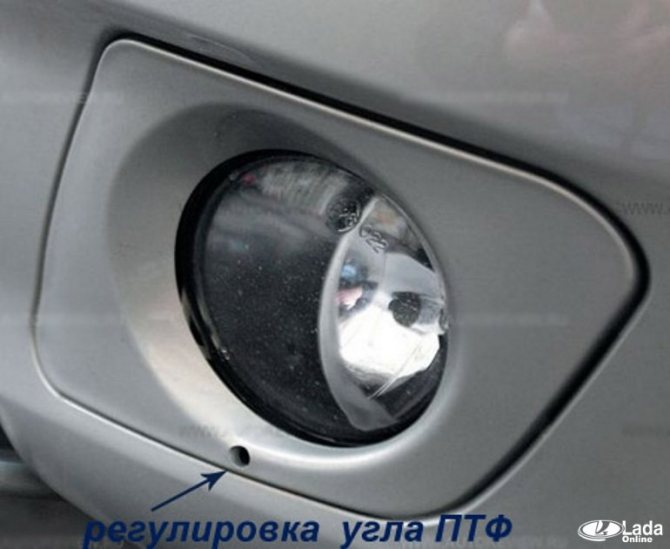

Регулировка противотуманных фар

Выберите ровную горизонтальную площадку на расстоянии пяти метров от экрана. Экраном может послужить любая ровная вертикальная поверхность, например стена, ворота гаража и т.п.

— Проверьте давление в шинах.

— Загрузите автомобиль весом близким к весу груза и пассажиров основного времени эксплуатации.

— Измерьте расстояние от центров противотуманных фар до земли (пола).

— Начертите горизонтальную полосу на экране на 50мм ниже, чем высота от противотуманных фар до земли.

— Отрегулируйте световое пятно таким образом, чтобы верхняя граница на экране находилась на уровне отчерченной полосы. Положение светового пятна для каждой фары регулируем отдельно. Другую фару во время регулировки плотно закрываем. Регулировку осуществляем вращением регулировочного винта, который находится в верхней части противотуманной фары.

— Откройте фары. Верхние границы световых пятен от обеих фар должны находиться на одном уровне. При необходимости дополнительно отрегулируйте одну из фар.

источник

Почему потеют фары автомобиля изнутри?

Часто запотевает фара во влажную погоду или после автомойки. Причем, это явление не зависит от пробега автомобиля, фары внутри могут быть влажными и на практически новом автомобиле. Автомобильная фара (задний фонарь) представляет собой замкнутое пространство, в котором при увеличении температуры от лампы накаливания увеличивается и внутреннее давление. Чтобы избыток давления не создавался, во всей автомобильной оптике имеются специальные клапаны.

Задача клапанов – впускать и выпускать воздух из оптики, при этом в нее не должна лететь пыль, грязь и вода. Вечером после поездки в межсезонье фара остывает, в ней снижается давление, влажный воздух через клапан попадает внутрь. Влага конденсируется на стекле, и поэтому оптика запотевает. В этом ничего страшного нет, если влага быстро испаряется после прогрева автомобиля и начала его движения. Но конденсат уходит не всегда, и тогда он уже доставляет автовладельцу немало проблем. Наиболее частая причина дефекта – слетевшие колпачки с вентиляционных клапанов, в этом случае оптика требует ремонта. Также влага в фару может проникать через еле заметную трещину в стекле или в корпусе – если конденсат подолгу задерживается в оптике, необходимо производить ее ремонт.

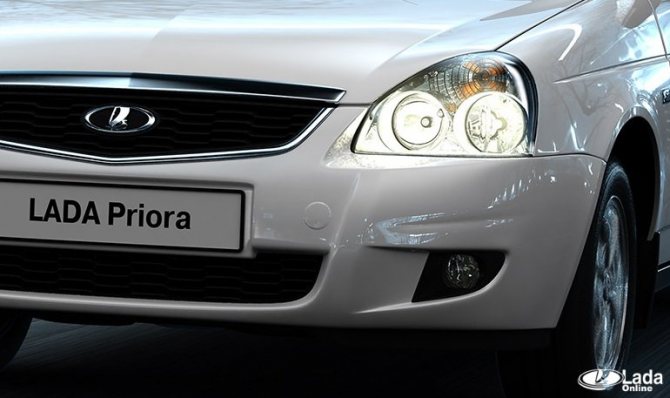

Инструкция по регулировке фар Лада Приора своими руками

Фары нового автомобиля правильно настроены заводом-изготовителем. Однако, в ходе эксплуатации может возникнуть ситуация, когда нужно выполнить регулировку направления пучков света фар. Для этого не обязательно обращаться к специалистам, отрегулировать фары не сложно своими руками. Рассмотрим особенности этого мероприятия на примере автомобиля Lada Priora.

Гранта, Приора

В современных отечественных авто ВАЗ «Гранта» и ВАЗ «Приора» порядок выполнения регулировки фар не отличается. А из нюансов следует отметить расстояние между горизонтальными линиями, для этих авто оно составляет 75 мм.

Также к регулировочным винтам у «Гранта» можно добраться через специальные отверстия, а сами винты расположены под углом.

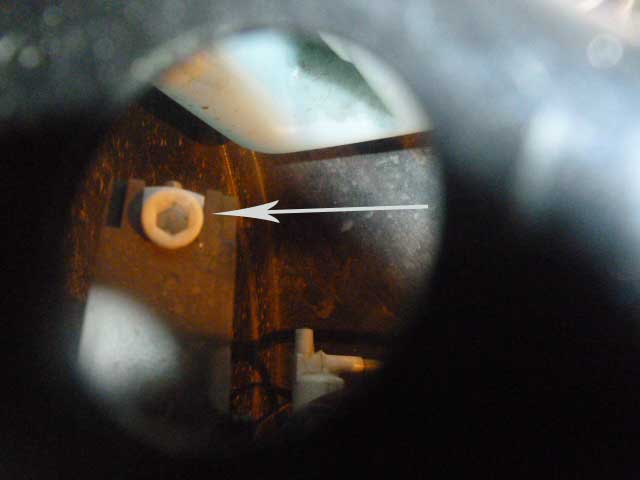

Регулировка осуществляется при помощи шестигранного ключа на 6.

У «Приора» же винты располагаются вверху фары.

В целом, регулировка света фар для всех авто производится одинаково, учитывать следует только определенные габаритные характеристики самой модели и расположение винтов регулировки.

Регулировка фар

Регулировка фар выполняется по схеме (ее нужно разместить на стене, например, гаража):

• На экране проводим горизонтальную линию 1 на высоте, равной расстоянию от центра фар до пола.
• Ниже ее на 65 мм проводим параллельную линию 2.
• Наносим на экране вертикальные осевую линию 0 (расстояние от нее до центра левой и правой фар должно быть равным) и линии, соответствующие центрам фар (АЕ и BE).

Регулировка ПТФ

Начертите на экране горизонтальную полосу на 50 мм ниже, чем высота от противотуманных фар до земли. Световое пятно должно располагаться таким образом, чтобы верхняя граница на экране находилась на уровне отчерченной полосы. Регулировку осуществляем вращением регулировочного винта, который находится рядом с противотуманной фарой.

Напомним, ранее мы рассказывали, как самостоятельно заменить лампы в фарах Приоры, а также установить ПТФ.

источник

Когда нужна регулировка фар на Приоре

Если плохо светят фары Приоры, их настраивают по схеме. Делать это следует по мере необходимости – например, когда света стало мало. Неправильные регулировки резко ухудшают видимость, поэтому допускать этого нельзя. При грамотном выставлении оптики угол наклона будет оптимальным, а фары перестанут ослеплять других участников движения направленным потоком света. Это снизит риски ДТП при встречных разъездах и исключит другие проблемы.

Регулировку делают для авто, которые постоянно передвигаются по недостаточно освещенным трассам с кривым покрытием. Угол установки источников света изменится, появится необходимость выполнения корректировки направления потока. Другие причины проведения работ:

• замена ламп, фар, противотуманок;
• произошла авария, деформирован кузовной перед;
• были проведены работы с подвеской;
• установлены новые шины, диски.

Самостоятельно провести обслуживание можно без сложного дорогого инструмента.

Корректная настройка фар минимизирует риски аварий

Если проблема в помутнении

Стекло плафона от частой езды может со временем помутнеть. Эта проблема, как правило, говорит о солидном возрасте прибора. Помутнение происходит из-за постоянного воздействия пыли и песка. При ближайшем рассмотрении «дымка», окутавшая некогда прозрачную поверхность, выглядит как сотни маленьких царапин. Они мешают свету достигать цели, рассеивая его куда попало.

Есть способы предотвращения этого неприятного явления. Для того чтобы правильно ухаживать за фарами, нужно знать, какой материал использован для их создания. За стеклом, например, практически не требуется специального ухода. А вот мягкий поликарбонат, который всё чаще используется при сборке таких устройств из-за своей лёгкости и безопасности, потребует от автовладельца внимания.

Существуют специальные смеси, которыми можно обрабатывать поликарбонатные лампы. Однако самым эффективным способом защиты фар из любого материала можно считать защитную плёнку. Она клеится на прозрачную поверхность, не рассеивая света, и защищает её от повреждений.

Схема регулировки фар на Приоре

Чтобы выполнить корректную регулировку фар Приора своими руками, действуют по видео, или обычной инструкции. Следует продумать схему разметки на стене, потом подъехать к ней на пару метров, нанести отметку центральной части машины, осевых зон ламп. Дальше отмечают удаление от покрытия дорожной трассы до осветительного прибора. От центральной области источника света отмечают удаленность до середины авто, отступить вниз нужно несколько сантиметров.

Удаляются от стены на расстояние около 7 м. Отметки в областях оптических центров соединяют друг с другом с помощью прямой линии. Ее можно будет дополнить набором вертикально расположенных отрезков. По мере готовности разметки начинают делать регулировки.

Существует стандартная схема регулировки, отступать от которой не следует

Замена фар от А до Я

Основной причиной, по которой меняют оптику, является выход ее из строя и невозможность выполнения своих функций: качественное освещение дороги. Кроме того, меняют лампы в фонарях. Пользуются спросом лампы фирмы Бош. Ксенон бренда Бош более качественно светит и имеет продолжительный срок службы.

Лампы ксенон фирмы Бош

Менять оптику следует по следующим причинам:

• потеет фара, нарушена ее вентиляция;
• трещины, сколы на стеклах;
• неисправность отражателей;
• неисправности в электрических разъемах;
• дефекты крепежных элементов;
• тюнинг.

В процессе замены можно не только восстановить функциональность потеющего фонаря, но и повысить его эксплуатационные характеристики путем замены галогенок на ксенон. Используя ксенон в лампах, водитель получает более качественное освещение. При этом выполняется также тюнинг фар: устанавливаются линзованные стекла, эффектно смотрятся черные фары. Светодиодные лампы устанавливаются в габаритный фонарь, а также в противотуманки.

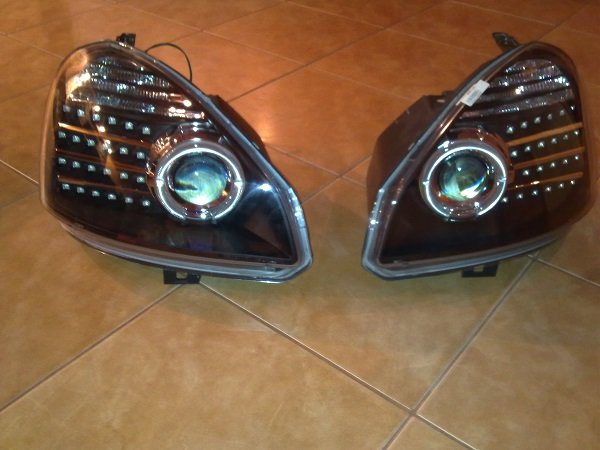

Передние фонари с линзами

Чтобы сделать свой автомобиль тюнингованным, нужно знать, как снять переднюю и заднюю оптику.

Инструментарий для процедуры замены фонарей на авто состоит из:

• торцового ключа на «10»;
• крестообразной отвертки;
• плоской отвертки.

Замена фары на Приоре начинается с отсоединения минусовой клеммы аккумулятора (автор видео — канал В гараже у Сандро).

Перед тем, как снять фару на Приоре, нужно демонтировать бампер. Затем нужно снять накладки на фары сверху. Далее, отжав фиксатор, отсоединяется колодка с проводами. Когда передние фары сняты, и можно менять лампочки, например на ксенон фирмы Бош. Стеклянный вариант оптики можно заменить линзовым.

Задние фары Приора 2 снимаются аналогично. Демонтируется обивка, отсоединяются провода. Теперь можно снимать задние фонари Приора 2.

Задние фонари на Приору

Для разборки и замены стекла фары потребуются следующие материалы и инструменты:

• промышленный фен;
• тонкая отвертка;
• новое стекло;
• новая лампа;
• герметик.

Перед тем, как разобрать фары на Приоре, нужно поместить их на чистую, сухую поверхность. Затем прогреть стекло, пока не начнет плавиться герметик. Далее стекло следует поддеть отверткой и отделить от корпуса. На следующем этапе удаляется старый герметик.

Перед тем, как поменять лампочку и выполнить замену стекла фары, посадочное место нужно смазать свежим слоем герметика. Затем аккуратно ставится стекло и сильно прижимается. Спустя 12 часов можно собирать фонарь.

В процессе замены можно не только восстановить функциональность потеющего фонаря, но и повысить его эксплуатационные характеристики путем замены галогенок на ксенон. Используя ксенон в лампах, водитель получает более качественное освещение. При этом выполняется также тюнинг фар: устанавливаются линзованные стекла, эффектно смотрятся черные фары. Светодиодные лампы устанавливаются в габаритный фонарь, а также в противотуманки.

Перед тем, как разобрать фары на Приоре, нужно поместить их на чистую, сухую поверхность. Затем прогреть стекло, пока не начнет плавиться герметик. Далее стекло следует поддеть отверткой и отделить от корпуса. На следующем этапе удаляется старый герметик.

Способы регулировки света фар на Приоре

Существуют такие способы настройки света:

• на стенде (нужно соответствующее оборудование, метод обычно используют автосервисы);
• с применением аппарата;
• полностью ручные работы.

Последний вариант в условиях гаража применяют чаще всего. Возможные способы регулировки – вертикаль или высота.

Как настроить фары на Приоре по высоте

Для доработки потока света по высоте сначала замеряют расстояния от центральных точек световых приборов до пола, затем проводят через экран линию, отступив вниз около 65 мм (незначительные погрешности допускаются), делают дополнительную линию. Потом рисуют вертикальные полосы с учетом центров прожекторных элементов и единую линию на одинаковом отдалении от них.

Регулятор фиксируют, затем закрывают одну лампу, включают свет ближнего типа. Нужно будет настроить направления свечения пучков от открытых фар, вращая отверткой-крестом.

Иногда нужно проверять сами лампочки, возможно, в них причина плохого света

Как регулировать фары на Приоре по горизонтали

В горизонтальном направлении регулировки делают через отверстия поперечины. Оно расположено вблизи к продольной оси машины. Вращая колесо винта регулировки (оно находится на корпусе фары и оснащено зубцами), настраивают высоту пучка света в горизонтальном направлении.

Регулировки бывают двух типов – горизонталь, высота

Нужно следить за тем, чтобы верх пятна совпадал со второй рабочей линией экрана, а зона излома совмещалась с вертикальной линейкой в центральной зоне фары. По аналогичной схеме регулируют положение пятен на втором приборе.

Как отрегулировать фары на Приоре своими руками

Для настроек обычно применяют стандартные схемы. Их можно найти в руководстве по эксплуатации авто.

Как отрегулировать ближний свет фар на Приоре

По мере завершения разметки поток света включают так, чтобы он не мешал настройкам. Для начала регулируют угол – в идеале он с горизонтальным расположением линии на стене совпадает, но возможны и другие варианты. Винты крутят с тыльной части фары в подкапотном пространстве.

Регулировки осуществляют поочередно. Второй прикрывают, пока делают корректировку первого. Чтобы закрыть дежурную фару, можно использовать кусок картона либо пластмассы.

Необходимый инструмент

Для регулировки фар на автомобиле Лада Приора понадобится:

Как отрегулировать фары Приоры вручную в полевых условиях

Как отрегулировать фары Приоры вручную в полевых условиях

ФТАРОЙ КАНАЛ «В точку» (для отмороженных +18) ПОДПИСЫВАЙТЕСЬ …

Регулировка света фар

Лада приора

, подписывайся на мой канал.

1. В первую очередь ставим автомобиль Приора на ровной площадке в пяти метрах от ровной стены. Заливаем бак топливом до полного и при помощи манометра выравниваем давление в колесах. После осмотра фар головного света тщательно отмываем их от загрязнения. Проверяем на предмет исправности лампочки фар. При необходимости устанавливаем новые.
2. После подготовительных процедур переходим к регулировке. Рычаг регулятора осветительной ширины переводим в положение «0». Такое положение соответствует нагрузке транспортного средства с водителем. Выключаем освещение и покачиваем автомобиль из стороны в сторону. Благодаря покачиванию все элементы подвески примут стандартное положение. Просим коллегу (приблизительно такого же веса, как и вы) сесть в автомобиль на водительское место.
3. Для дальнейшей регулировки на ровной стене рисуем специальную разметку. Осевую линию следует провести так, чтобы расстояние от центра каждой фары до оси было идентичным. Точками на стене отмечаем центры каждой фары и вертикально проводим через них две линии. Между линиями рисуем прямую и помечаем ее буквой «А». Внизу, на расстоянии 12 и 22 сантиметров, параллельно рисуем еще две линии.
4. При включенном ближнем свете закрываем одну из фар. Верхняя точка светового пятна от фары должна совпадать не выше горизонтальной средней линией. Также границы светового пучка противотуманок располагаются по ту же линию.
5. Следим за тем, чтобы пересечение наклонного и горизонтального участков границ световых потоков (в месте излома пучка света) совпали с линией, что нарисована вертикально и проходит через точку, отмеченную как центр фары. При обнаружении отклонений светового потока проводим регулировку фар шестигранником на 6 миллиметров с помощью вращения винтов положения по горизонтали и вертикали. Эти винты находятся под капотом в фарах.

На нашем сайте действует специальное предложение. Вы можете получить бесплатную консультацию нашего корпоративного юриста, просто задав свой вопрос в форме ниже.

Регулировка фар на Приоре электрокорректором

Регулировать свет головного и противотуманного типов разрешено по единой схеме. Внимательно изучают последовательность проведения работ, потом делают настройки. Обращаться к мастерам острой необходимости нет, хотя это облегчит решение текущих задач. Пренебрегать необходимостью регулярных обслуживаний не следует.

Электромеханический корректор фар относится к высокотехнологичным приборам, сфера применения широкая. В состав конструкции входят мотор-редуктор, проводка, переключатель положений. Его ставят в оптимально удобном месте на панели приборов – обычно немного ниже рулевой колонки. Затем водитель начинает настраивать границы света и теней, поднимая и опуская переключатель в фиксированное положение.

Смысл настроек состоит в том, что водитель реагирует на изменения положений кузова под влиянием массы грузов, пассажиров, затем с применением переключателя или вручную регулирует оптимальное положение световых приборов. Также существуют автоматические корректировщики.
