Ремонт подрулевого переключателя Рено Логан может потребоваться при проявлении следующих проблем:

• перестал функционировать сигнал;
• в момент включения указателя поворота отключается ближний свет.

Детально рассмотрим, как снять и как разобрать подрулевой переключатель, и попытаться самостоятельно починить джойстик.

Замена подрулевого переключателя Reno Logan

RENAULT 6001551361 — артикул левого джойстика.

Для замены джойстика под рулем Рено Логан:

1. Ключом Torx 20 выкрутите крепёжные винты декоративного кожуха рулевой колонки. Они расположены в нижней части. При этом винты не вытаскиваются из технологических отверстий, так как удерживаются пазами.
2. Демонтируйте верхнюю половину кожуха, потянув вверх с небольшим усилием.

   Снимаем верхний кожух

3. Снимите нижнюю часть с учётом того, что у неё имеется пластиковый фиксатор в центральной консоли.

   Демонтируем нижний кожух

4. Вставьте ключ в замок зажигания Renault Logan, чтобы разблокировать рулевое колесо. Выверните его в левую сторону. Это позволит получить пространство для выкручивания двух крепежных саморезов подрулевого переключателя Рено Логан крестовой отверткой.

   Выкручиваем два самореза

5. Джойстик извлеките из посадочного места, останется отсоединить питающую колодку проводов.

   Демонтируем джойстик

Функции подрулевых переключателей Рено Логан

В функции левого переключателя входит:

• Выключение и регулировка внешних источников света;
• Включение габаритов, освещение панели управления и номерного знака;
• Переключение ближнего и дальнего света;
• Включение противотуманок (ПТФ);
• Включение заднего противотуманного фонаря;
• Кнопка клаксона;
• Переключение указателей поворотов.

В функции правого элемента входит управление стеклоочистителями (дворниками) и омывателем лобового стекла, а также отображение информации на бортовом компьютере.

За счёт того, что функции и их количество у деталей отличаются, поломка правого переключателя происходит значительно реже левого, соответственно, его ремонт выполняется не так часто.

Важным параметром при замене запчасти является её каталожный артикул — код, с учётом которого покупается деталь для последующей замены. Цена на новый элемент обычно высока, поэтому автовладельцы предпочитают не заменять переключатель, а отремонтировать его. Наиболее частой причиной поломки является перегорание электрических элементов.

Если не работает только сигнал

Для ремонта подрулевого переключателя Рено Логан выполняется разборка:

1. Для разделения механизма на две половины понадобится выдавить шесть защелок, установленных по периметру защитного корпуса.
2. Далее демонтируется ползунок включения света Renault Logan. Для этого понадобится сдвинуть его в бок и потянуть наверх.
3. На следующем этапе очищается ползунок и контактная часть от грязевых отложений и нагара. При этом контакт сигнала расположен на стержне, а ответная часть — пластина. Для очистки используется «Scotch-Brite», который небольшим кусочком наматывается на жало плоской отвёртки. После этого все протирается спиртом.
4. Процесс сборки подрулевого рычага Рено Логан осуществляется в обратном порядке. На этапе подсоединения питающей колодки рекомендуется сразу проверить функционирование режимов света и звукового сигнала.

Снятие пластикового кожуха под рулем:

• Первым делом опускаем руль в самое нижнее положение
• Берем крестовую отвертку и выкручиваем все болты крепления кожуха, которых всего 7 штук
• Боковые находятся в самом верху с правой и левой стороны по одному:

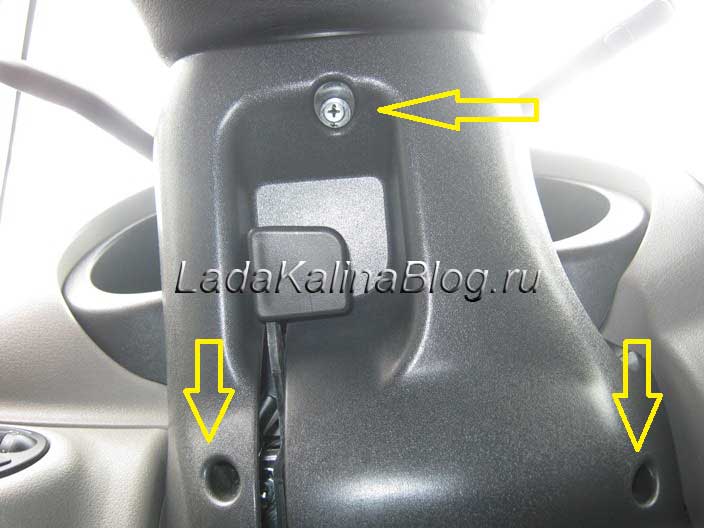

• Теперь нужно открутить нижние болты, три из которых показаны ниже:

• А два тоже снизу, в самом конце:

• После чего можно аккуратно снимать кожух, сначала его нижнюю половину, а потом верхнюю

С этим все готово, теперь можно приступать непосредственно к замене подрулевых переключателей.

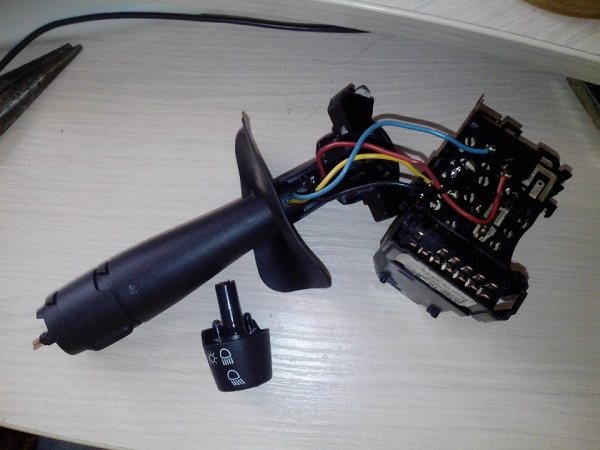

Ремонт подрулевого переключателя Логан

Для самостоятельного ремонта джойстика под рулем Renault Logan понадобится:

• крестовая отвёртка;
• ключи Torx T10 и T20;
• паяльник с припоями;
• провода двух цветов по двадцать сантиметров – сечением пол квадратных миллиметров.

Причиной отказа переключающего рычага Рено Логан является облом проводов, как правило, красного или черного цвета. Для устранения:

1. Демонтируйте пластиковую защитную крышку устройства. Для этого выкрутите два болта ключом Torx T10, и отжать четыре пластиковые защёлки.
2. Извлеките из пластикового корпуса рычаг в сборе с механизмом.
3. Отсоедините непосредственно механизм. Он зафиксирован двумя пазами и пружинным штифтом. Крепежи понадобится отжать.



4. После переворачивания устройства отсоединяется клеммная часть, которая удерживается пятью замками. При этом главное не потерять контактные бегунки, которые отвечают за работу фар и указателей поворотов.
5. Все снятые детали с подрулевого рычага Рено Логан рекомендуется отложить в сторону.

Демонтаж кнопки и перепайка проводов

На следующем этапе ремонта подрулевого рычага Renault Logan выполняется снятие кнопки включения сигнала и перепайка проводов.

1. Демонтируйте кнопку включения сигнала посредством тонкой линейки или скальпеля. Она зафиксирована двумя защелками. Необходимо аккуратно выжать одну из них, и вывести кнопку из зацепления.
2. Приложив усилие, вытягиваем бегунок, который отвечает за включение ближнего света. При этом раздастся незначительный щелчок – это нормально.
3. Из внутренней полости переключающего рычага Рено Логан вынимается контактный штырь.
4. Далее рекомендуется выпаять все провода из контактного штыря, так как с завода установлены стальные проводники. Они достаточно хрупкие и плохо поддаются пайке. Лучше сразу установить новые.
5. Вставляем подготовленные медные проводники в освободившиеся технологические отверстия, и припаиваем к соответствующим контактам;
6. Проверяем пайку мультиметром. Это обусловлено тем, что в процессе пайки расплавленное олово может повредить изоляцию контактных пластин Рено Логан из пластика.

Тонкости сборки

По факту завершения ремонта подрулевого переключателя Рено Логан начинается сборка.

1. Когда провода припаяны, следует начинать сборку в обратном порядке. При этом стоит аккуратно монтировать переключатель света на контактный штырь, чтобы не обломить управляющий рычажок контактного бегунка. Непосредственно припаивать новые проводники лучше, когда переключающий механизм Renault Logan будет собран. Это поможет точно подобрать длину проводов под каждое положение рычага. В первое время может наблюдаться тугое включение габаритов и ближнего света из-за толстого изоляционного слоя новых проводов.
2. При монтаже декоративного кожуха рулевой колонки, следует практически полностью выкрутить саморезы на нижней половинке. В противном случае они будут цепляться при установке за руль. Далее нижняя часть устанавливается в посадочное место. Затем укладывается верхняя часть, и закручиваются саморезы.

ФУНКЦИИ ПОДРУЛЕВОГО ПЕРЕКЛЮЧАТЕЛЯ

Левый переключатель выполняет следующие функции:

1. Выключены все внешние источники света.
2. Включатель габаритов, подсветки органов управления и приборов, подсветки номера.
3. Электропереключатель «дальний — ближний».
4. Включатель противотуманных фар.
5. Включатель заднего противотуманного фонаря.
6. Кнопка сигнала.
7. Электропереключатель указателей поворота. (Производится переводом рычага вверх (правый) и вниз (левый)). Поэтому он на рисунке не указан.

РИС.2. Функции левого подрулевого переключателя

• Чтобы посигналить, надо нажимать кнопку на левом электропереключателе, обозначенную синей стрелкой.
• Габариты включаются поворотом электропереключателя в положение 2.
• Чтобы «моргнуть» фарами надо слегка потянуть левый подрулевой переключатель на себя и отпустить его. Он должен вернуться в первоначальное положение.
• Для постоянного включения дальнего света фар, надо повернуть рукоятку в положение 3 и потянуть подрулевой переключатель на себя до фиксации его в этом положении. При этом на щитке должна загореться синяя лампочка, она сигнализирует о том, что включён дальний свет.
• Для включения ближнего света, надо ещё раз потянуть электропереключатель на себя, до следующей фиксации ручки.
• Для того чтобы включить противотуманные фары, надо установить крайнюю рукоятку в положение 2 затем следующую в положение 4. При этом в щитке приборов загорается соответствующая лампочка.
• Задний противотуманный фонарь включается поворотом рукоятки в положении 5. На щитке должна загореться соответствующая лампочка. Также при включении заднего противотуманного фонаря включаются и передние противотуманные фары.
• Включаются поворотники переводом левого подрулевого рычага вверх или вниз до фиксации. Вверх для включения правого поворота, вниз для включения левого поворота.
• Когда вы закончили манёвр поворота и возвращаетесь к прямолинейному движению, вы соответственно возвращаете руль в исходное положение. При этом подрулевой переключатель автоматически отключится.
• Можно также и кратковременно включать повороты, надо просто повернуть слегка рычаг в нужное положение. Как только сработает указатель поворота один либо два три раза, следует отпустить переключатель и он, отключив указатель, вернётся в исходное положение.
• Правый подрулевой переключатель на Рено Логан управляет дворниками и омывателем лобового стекла.

Снятие пластикового кожуха под рулем:

• Первым делом опускаем руль в самое нижнее положение
• Берем крестовую отвертку и выкручиваем все болты крепления кожуха, которых всего 7 штук
• Боковые находятся в самом верху с правой и левой стороны по одному:

• Теперь нужно открутить нижние болты, три из которых показаны ниже:

• А два тоже снизу, в самом конце:

• После чего можно аккуратно снимать кожух, сначала его нижнюю половину, а потом верхнюю

С этим все готово, теперь можно приступать непосредственно к замене подрулевых переключателей.
