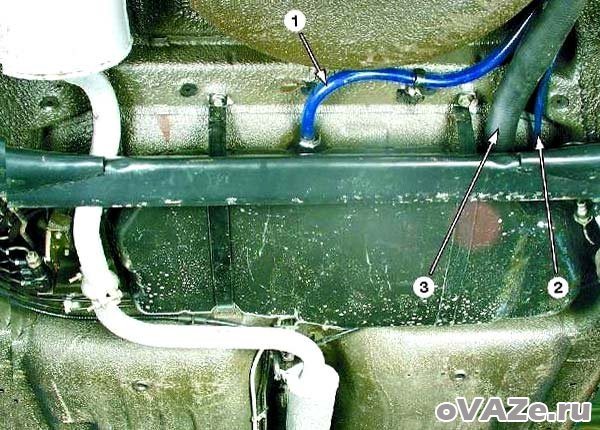

↑ Элементы топливного бака

1 — шланг выпуска воздуха; 2 — шланг сепаратора; 3 — шланг наливной трубы

Для начала отсоедините провод от клеммы «–» аккумуляторной батареи.

ПРИМЕЧАНИЕ! Рекомендуется снимать топливный бак с помощником.

• Откиньте подушку заднего сиденья и отверните вырезанную часть шумоизоляции.
• Отверните два винта крепления крышки люка.
• Снимите крышку люка с резиновой прокладкой.
• Отсоедините колодку с проводами от датчика уровня топлива.
• Отверните гайку крепления датчика, под которой закреплен провод «массы».
• Снимите провод со шпильки.

Остальные операции проводят под днищем автомобиля.

↑ Хомуты и шлаги

• Ослабьте затяжку хомута.
• Отсоедините шланг от наливной трубы.
• Ослабьте затяжку хомута и отсоедините шланг выпуска воздуха от штуцера на топливном баке.
• Ослабьте затяжку хомута и отсоедините шланг сепаратора от штуцера на топливном баке.
• Ослабьте затяжку хомутов и отсоедините шланги от топливопроводов.
• Придерживая бак, отверните два болта хомутов крепления бака.
• Отведите хомуты вниз, поддерживая при этом бак. Хомут с левой стороны отогните за трубу резонатора.

↑ Снятие топливного бака с автомобиля

• Опустите вниз передний конец бака и снимите его с автомобиля. Слейте из бака остатки бензина.
• Отверните пять оставшихся гаек крепления датчика и выньте датчик указателя уровня топлива из бака.
• Снимите прокладку датчика.

↑ Диагностика и ремонт топливного бака

• Осмотрите бак по линии стыка верхней и нижней частей.
• Если обнаружите течь, вылейте остатки бензина, тщательно промойте и высушите бак. Затем запаяйте место течи мягким припоем.
• Если надо, подклейте оторванные резиновые прокладки на баке.

Предупреждения!
Паять можно только тщательно промытый бак, не содержащий паров бензина. Иначе при пайке пары могут воспламениться.

Для промывки топливного бака используйте моющие средства: «Лабомид», «МС» или «МЛ».

Чтобы удалить остатки моющего средства, промойте и пропарьте бак струей горячей воды. Тщательно высушите бак.

↑ Проверка датчика

Подсоедините омметр к контактам датчика и проверьте сопротивление датчика при трех положениях поплавка:

• в крайнем нижнем положении (пустой бак) сопротивление должно быть 315 – 345 Ом,
• в среднем положении (бак заполнен наполовину) – 108–128 Ом,
• в крайнем верхнем положении (полный бак) – не более 7 Ом.

Если сопротивление отличается от указанного, замените датчик.

↑ Фильтр и поплавок

Промойте загрязненный фильтр. Встряхните поплавок. Если в нем есть бензин, то поплавок негерметичен. Рекомендуем заменить поплавок.

↑ Замены хомутов крепления

Для замены хомутов крепления бака выньте их из кронштейнов на кузове и установите новые.

Прочистка топливного бака автомобилей ВАЗ 2108, 2109, 21099

При возникновении таких неисправностей в работе карбюраторного двигателя автомобилей ВАЗ 2108, 2109, 21099 как неустойчивый холостой ход, провал при нажатии на педаль газа, падение мощности и приемистости и пр. следует обратить внимание на чистоту топливных магистралей и чистоту топливного бака автомобиля. Наличие в них засорений и загрязнений зачастую приводит к нарушению подачи топлива в карбюратор и далее в двигатель с последующим возникновением перечисленных выше последствий.

Подготовительные работы

Работы по прочистке стоит проводить в хорошо освещенном помещении или на улице. Заранее, стоит обзавестись фонариком, ибо придется заглядывать во внутрь топливного бака, чтобы убедится в его чистоте.

— Перед прочисткой следует слить топливо из бака.

Топливный бак автомобилей ВАЗ 2108, 2109, 21099 не имеет сливного отверстия, поэтому слив топлива из него возможен только через шланг, либо после снятия бака с автомобиля.

— Поднимаем заднее сиденье в салоне автомобиля.

Под ним в кузове сделан лючок для доступа к топливозаборнику топливного бака. Снимаем его, отвернув крепящие его саморезы.

— Снимаем топливные шланги (главной магистрали и обратки).

Для этого ослабляем их хомуты и сдвигаем их со штуцеров на топливозаборнике. Следует отметить, что посадка их на штуцерах очень тугая. Поэтому при снятии лучше всего помогать себе рожковым ключом на 10 мм.

— Отсоединяем колодку проводов датчика уровня топлива от топливозаборника.

— Снимаем топливозаборник.

Отворачиваем шесть гаек крепления ключом на 7 мм и вынимаем его из топливного бака.

Перед нами отверстие для доступа к внутренней полости топливного бака автомобиля. Начинаем чистить.

Прочистка топливного бака автомобиля ВАЗ 2108, 2109, 21099

— Протираем бензобак изнутри

Берем кусок ветоши, насаживаем на отрезок стальной проволоки и получившимся приспособлением протираем внутренние поверхности топливного бака.

В основном отложения скапливаются на его дне. Зачастую можно увидеть красноватые илистые отложения – последствие применения некачественного бензина с присадками.

— Промываем бензобак растворителем

Заливаем в бак бутылку ацетона (0.5 – 1.0 литра).

Выжидаем некоторое время. Можно даже покачать машину из стороны в сторону – взболтать ацетон и дать ему проникнуть во все уголки и размягчить грязь.

Опять протираем бак ветошью.

— Промываем топливный бак бензином

Заливаем в бак пол-литра — литр бензина. Взбалтываем.

Снова протираем ветошью. Осматриваем полученный результат. При необходимости операцию повторяем.

Собираем все в обратной последовательности.

Примечания и дополнения

— Не стоит ограничиваться прочисткой одного лишь топливного бака. Следует также прочистить топливные магистрали, сетчатые фильтры в карбюраторе и на топливозаборнике, заменить фильтр тонкой очистки топлива.

Самостоятельный ремонт и замена топливного бака автомобилей ВАЗ 2108/09/14/15

Топливный бак является одним из наиболее надёжных узлов автомобиля. Тем не менее в ходе длительной эксплуатации он подвергается износу. Это проявляется в появлении механических повреждений и коррозии и требует ремонта.

Устройство топливного бака

Основная функция топливного бака — хранение определённого объёма горючего. При этом всё должно быть организовано так, чтобы вероятность возникновения пожароопасной ситуации сводилась к минимуму.

На автомобилях ВАЗ топливный бак размещён под задними сиденьями. За счёт такого размещения при серьёзных ДТП и переворачивании машины бак в большинстве случаев остаётся неповреждённым. Топливные баки ВАЗ изготовлены из листовой освинцованной стали. Благодаря тонкому слою свинца, защищающего от коррозии, ресурс бака заметно увеличивается. Снаружи топливный бак покрыт тёмной эмалью.

Объём топливного хранилища ВАЗ 2108 и других аналогичных моделей составляет 43 литра. Это с учётом резерва, но заливать бак до краёв не рекомендуется. Всегда надо оставлять свободный объём, около четырёх литров. Особенно важно это делать летом, так как при повышении температуры топливо расширяется. Если резервуар будет заполнен до краёв, то после раздувания он может просто лопнуть. Объём бензобака ВАЗ рассчитан таким образом, чтобы автономного пробега хватило на 500 километров пути, а это в современных условиях считается нормальным дорожным отрезком.

На кузове автомобиля бак надёжно зафиксирован с помощью гибких и прочных хомутов пластинчатого типа. Под хомуты обязательно ставятся резиновые прокладки, обеспечивающие более плотное соединение.

Бензин заливается через горловину с правой (по ходу движения) задней стороны кузова. Она закрывается крышкой с резьбой.

Основные элементы топливного бака

Горловина через заливной шланг соединяется с полостью бака. Две другие трубки интегрированы с семилитровым сепаратором, установленным вне бака и предназначенным для улавливания паров бензина. Сепаратор в результате износа может разойтись по шву, и бензин начнёт вытекать. Его можно заменить без демонтажа бака. Более того, временно можно замазать шов сепаратора бензостойким герметиком.

Чтобы не снимать сепаратор (надо демонтировать бампер, заливную трубку), опытные автовладельцы просто отсоединяют шланги элемента и ножницами по металлу вырезают его. На место сепаратора устанавливается инжекторный фильтр тонкой очистки топлива, выполняющий аналогичные функции.

Некоторые сепараторы оснащены клапаном двойного действия, минимизирующим утечку топлива. Клапан впускает и выпускает пары бензина. Попав в бак, пары конденсируются и тем самым снижают расход топлива.

На баке автомобилей ВАЗ, произведённых после 2000 г., установлен датчик уровня топлива (ДУТ), регулирующий количество бензина в баке и посылающий данные на электронный блок управления (ЭБУ). Датчик фиксируется через резиновую прокладку и легко снимается через заднее сиденье.

Устройство топливного бака

Основная функция топливного бака — хранение определённого объёма горючего. При этом всё должно быть организовано так, чтобы вероятность возникновения пожароопасной ситуации сводилась к минимуму.

На автомобилях ВАЗ топливный бак размещён под задними сиденьями. За счёт такого размещения при серьёзных ДТП и переворачивании машины бак в большинстве случаев остаётся неповреждённым. Топливные баки ВАЗ изготовлены из листовой освинцованной стали. Благодаря тонкому слою свинца, защищающего от коррозии, ресурс бака заметно увеличивается. Снаружи топливный бак покрыт тёмной эмалью.

Топливный бак, покрытый тёмной эмалью, надёжно защищён от коррозии

Объём топливного хранилища ВАЗ 2108 и других аналогичных моделей составляет 43 литра. Это с учётом резерва, но заливать бак до краёв не рекомендуется. Всегда надо оставлять свободный объём, около четырёх литров. Особенно важно это делать летом, так как при повышении температуры топливо расширяется. Если резервуар будет заполнен до краёв, то после раздувания он может просто лопнуть. Объём бензобака ВАЗ рассчитан таким образом, чтобы автономного пробега хватило на 500 километров пути, а это в современных условиях считается нормальным дорожным отрезком.

На кузове автомобиля бак надёжно зафиксирован с помощью гибких и прочных хомутов пластинчатого типа. Под хомуты обязательно ставятся резиновые прокладки, обеспечивающие более плотное соединение.

Пластинки крепления бака очень гибкие и прочные

Бензин заливается через горловину с правой (по ходу движения) задней стороны кузова. Она закрывается крышкой с резьбой.

Горловина бака ВАЗ 2115 закрыта плотной крышкой

Основные элементы топливного бака

Горловина через заливной шланг соединяется с полостью бака. Две другие трубки интегрированы с семилитровым сепаратором, установленным вне бака и предназначенным для улавливания паров бензина. Сепаратор в результате износа может разойтись по шву, и бензин начнёт вытекать. Его можно заменить без демонтажа бака. Более того, временно можно замазать шов сепаратора бензостойким герметиком.

Бачок сепаратора вмещает семь литров топлива

Чтобы не снимать сепаратор (надо демонтировать бампер, заливную трубку), опытные автовладельцы просто отсоединяют шланги элемента и ножницами по металлу вырезают его. На место сепаратора устанавливается инжекторный фильтр тонкой очистки топлива, выполняющий аналогичные функции.

Вместо сепаратора можно установить фильтр тонкой очистки топлива

Некоторые сепараторы оснащены клапаном двойного действия, минимизирующим утечку топлива. Клапан впускает и выпускает пары бензина. Попав в бак, пары конденсируются и тем самым снижают расход топлива.

Топливная система автомобиля ВАЗ 2112 довольно проста

На баке автомобилей ВАЗ, произведённых после 2000 г., установлен датчик уровня топлива (ДУТ), регулирующий количество бензина в баке и посылающий данные на электронный блок управления (ЭБУ). Датчик фиксируется через резиновую прокладку и легко снимается через заднее сиденье.

Датчик уровня топлива устанавливается на все модели ВАЗ , выпущенные после 2000 г
