Признаки необходимости замены

Менять тормозной барабан надо при появлении признаков деформации или растрескивания детали. Еще один повод для замены – износ стенок барабана. Чтобы проверить это, необходимо добраться до рабочей поверхности детали и проверить внутренний диаметр. Последний по мере износа барабана увеличивается. Максимально допустимый внутренний диаметр – 251 мм. Если измерения дают большее значение, барабан нуждается в безотлагательной замене. Для этого надо знать, как снять тормозной барабан ВАЗ 2107. Значительный износ рабочей поверхности барабана также затрудняет его снятие со ступицы. Это происходит из-за появления бортика по краю внутренней поверхности барабана там. Тормозные колодки стачивают рабочую поверхность, а в месте, где они не контактируют с барабаном, металл остается целым. Со временем разница диаметров становится настолько большой, что при снятии барабана бортик цепляется за тормозные колодки.

2# Снятие тормозного барабана 2107, 3-я передача

Как снять тормозной барабан (вариант№1).

Как снять и установить тормозной барабан. Ваз Классика.

Особенности снятия тормозного барабана на ВАЗ 2107 и его замена

Насколько важным элементом в конструкции автомобиля является тормозной механизм, знает каждый водитель. Механизм этот сложный, и состоит из множества деталей, и одними из таковых деталей являются тормозные барабаны. Они устанавливаются на задние колеса, но в силу небольшой надежности, часто возникает вопрос о том, как снять тормозной барабан на ВАЗ 2107, чтобы произвести ремонт или замену механизма.

Как устроены задние тормоза на ВАЗ 2107

Задние тормоза на автомобиле ВАЗ 2107 представлены в виде специальной конструкции, состоящей из круглого основания и механизма торможения. Знать конструкцию механизма нужно для того, чтобы разобраться с принципом работы, а если известно, как происходит блокирование колеса, то не составит никаких проблем осуществить ремонт тормозной системы. Чтобы разобраться с конструкцией, рассмотрим каждый элемент по отдельности.

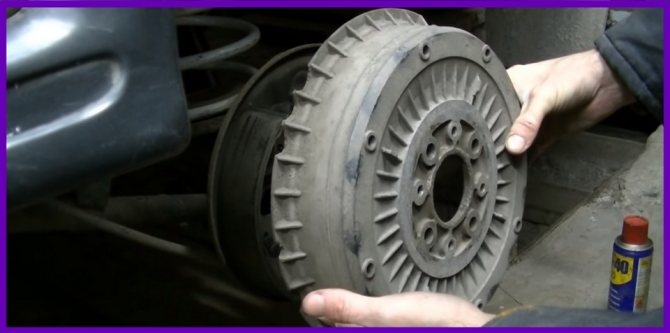

Тормозной барабан

Это устройство, которое крепится к задним колесам и вращается вместе с ними. При блокировании этого устройства происходит замедление вращения колеса. Конструктивно устройство имеет простой вид, и представлено в виде массивной металлической детали круглой формы с отверстиями под крепежные шпильки.

Рассматривая тормозной барабан семерки, важно упомянуть об основных размерах этого устройства:

1. Диаметр тормозного барабана внутренний составляет 250 мм. Максимально допустимый же диаметр с учетом расточки на 2,2 мм больше.
2. Внутренняя высота составляет 57 мм.
3. Общая высота — 69 мм.
4. Внешний размер тормозного барабана составляет 305 мм.
5. Общее количество отверстий — 8, четыре из которых нужны для шпилек, фиксирующих колесо.

Принцип работы этого устройства достаточно прост — на внутреннюю часть детали воздействует блокирующий механизм(колодки), осуществляя замедление вращения устройства вместе с колесом. Так и происходит торможение автомобиля.

Тормозной механизм задних колес ВАЗ 2107

Зная конструкцию детали, нужно выяснить, как же происходит процесс блокирования или торможение. Реализуется эта функция за счет специальной конструкции, которая надежно крепится к колесной ступице. В основу этой конструкции входят следующие составляющие элементы:

1. Тормозные колодки — их 2 штуки, которые имеют форму полумесяца. Наружная часть колодок соприкасается с внутренней частью круглого основания барабана, обеспечивая снижение его скорости вращения.
2. Возвратные пружины — обеспечивают возврат колодок в исходное положение при отпускании педали тормоза.
3. Рабочий цилиндр тормозного механизма заднего колеса.
4. Тросик ручного тормоза, за счет которого происходит фиксация колес(и автомобиля) при включении ручника.

Принцип работы механизма простой, и основывается на передаче усилия от педали к исполнительному органу. Передается усилие при помощи тормозной жидкости, которая воздействует на рабочий цилиндр механизма, и им приводя в движение колодки. Также колодки приводятся в движение не только через гидравлическую систему, но еще и посредством тросика ручника, который называется стояночным тормозом.

Как снять прикипевший тормозной барабан ваз 2106

Снятие тормозного барабана Ваз 2107

Перед снятием барабана необходимо вывесить автомобиль или заднее колесо, на котором требуется снять барабан, и обязательно опустить рычаг «ручника». Если работы производятся не на подъемнике, необходимо поставить башмаки под колеса, чтобы машина не покатилась и не упала с домкрата. В противном случае можно не только повредить домкрат, тормозной механизм или детали кузова автомобиля, но и получить серьезные травмы.

Когда автомобиль поднят и зафиксирован, дальнейшая последовательность операций такая:

1. Снять колесо с автомобиля.
2. При помощи накидного или обычного гаечного ключа выкрутить направляющие штифты, которые выполняют роль крепления барабана к ступице колеса.
3. Снять барабан, равномерно, без перекосов, стянув его со ступицы и колодок.

Примечание: если барабан не снимается, можно использовать импровизированный съемник из двух болтов М8. Для этого надо вставить их в отверстия на барабане и плавно вкручивать их. Упираясь в ступицу, они столкнут барабан с посадочного места. Делать это следует аккуратно, так как есть вероятность того, что бортик на внутренней поверхности барабана повредит тормозные колодки.

Как устроены задние тормоза на ВАЗ 2107

Задние тормоза на автомобиле ВАЗ 2107 представлены в виде специальной конструкции, состоящей из круглого основания и механизма торможения. Знать конструкцию механизма нужно для того, чтобы разобраться с принципом работы, а если известно, как происходит блокирование колеса, то не составит никаких проблем осуществить ремонт тормозной системы. Чтобы разобраться с конструкцией, рассмотрим каждый элемент по отдельности.

Тормозной барабан

Это устройство, которое крепится к задним колесам и вращается вместе с ними. При блокировании этого устройства происходит замедление вращения колеса. Конструктивно устройство имеет простой вид, и представлено в виде массивной металлической детали круглой формы с отверстиями под крепежные шпильки.

Рассматривая тормозной барабан семерки, важно упомянуть об основных размерах этого устройства:

1. Диаметр тормозного барабана внутренний составляет 250 мм. Максимально допустимый же диаметр с учетом расточки на 2,2 мм больше.
2. Внутренняя высота составляет 57 мм.
3. Общая высота — 69 мм.
4. Внешний размер тормозного барабана составляет 305 мм.
5. Общее количество отверстий — 8, четыре из которых нужны для шпилек, фиксирующих колесо.

Принцип работы этого устройства достаточно прост — на внутреннюю часть детали воздействует блокирующий механизм(колодки), осуществляя замедление вращения устройства вместе с колесом. Так и происходит торможение автомобиля.

Рекомендуем: Дроссельная заслонка Лансер: возможные поломки и алгоритм ремонта

Тормозной механизм задних колес ВАЗ 2107

Зная конструкцию детали, нужно выяснить, как же происходит процесс блокирования или торможение. Реализуется эта функция за счет специальной конструкции, которая надежно крепится к колесной ступице. В основу этой конструкции входят следующие составляющие элементы:

1. Тормозные колодки — их 2 штуки, которые имеют форму полумесяца. Наружная часть колодок соприкасается с внутренней частью круглого основания барабана, обеспечивая снижение его скорости вращения.
2. Возвратные пружины — обеспечивают возврат колодок в исходное положение при отпускании педали тормоза.
3. Рабочий цилиндр тормозного механизма заднего колеса.
4. Тросик ручного тормоза, за счет которого происходит фиксация колес(и автомобиля) при включении ручника.

Установка тормозного барабана

Перед установкой нового тормозного барабана необходимо наждаком очистить посадочную поверхность на фланце от ржавчины и грязи. Затем смазать ее, а также новый барабан в месте контакта с фланцем, графитовой высокотемпературной смазкой. Это облегчит последующую разборку узла

Далее следует проверить уровень тормозной жидкости в бачках, и, если он достигает максимальной отметки, откачать часть при помощи шприца. Дело в том, что при сведении тормозных колодок поршни тормозных цилиндров утапливаются и тормозная жидкость может выдавиться через верх бачка.

Колодки сводятся при помощи монтировок, используемых в качестве рычагов. Для этого их концы упираются в бортик щитка, а сами монтировки сводятся, сжимая колодки до упора.

• Особенности снятия тормозного барабана на ВАЗ 2107 и его замена

Примечание: если после того как колодки сведены, они мешают стать новому барабану на место, необходимо отпустить трос ручного тормоза. Для этого необходимо открутить регулировочную гайку, находящуюся под днищем автомобиля.

Когда тормозной барабан станет на место, его следует отцентрировать так, чтоб отверстия в его корпусе совпали с крепежными отверстиями на фланце. Если все сделано правильно, направляющие штифты должны вкручиваться в ступице, а не упираться в нее.

После установки барабана следует сесть в автомобиль и несколько раз нажать и отпустить педаль тормоза, чтоб заставить работать тормозной механизм. После этого обязательно необходимо проверить уровень тормозной жидкости в бачках и долить ее при необходимости. Придется также отрегулировать натяжение троса ручника, даже если его не приходилось отпускать во время установки барабана. Внутренний диаметр рабочей поверхности нового барабана меньше, чем у старого, поэтому при неотрегулированном «ручнике» колодки могут тереться о барабан во время движения, что в лучшем случае вызовет их преждевременный выход из строя. В худшем случае трение может вызвать сильный нагрев тормозного механизма и закипание тормозной жидкости, что приведет к отказу тормозной системы.

Добро пожаловать! Тормозной барабан – он состоит из металла хотя на первый взгляд (Если не брать его в руки) можно подумать что он целиком и полностью сделан из пластика или какой ни будь пластмассы, со временем данный барабан (А именно его рабочая поверхность) изнашивается, в связи с этим тормозить автомобиль начинает немного хуже (Это очень сложно заметить, потому что при торможение весь вес автомобиля переносится вперёд и тем самым все нагрузки отрабатывает передняя тормозная система, а не задняя).

Примечание! Для того чтобы заменить барабан на автомобиле, возьмите с собой: Набор гаечных ключей, наждачную бумагу, бородок, а так же отвёртку и две монтажные лопатки или если у вас их нет, тогда вместо них можно будет воспользоваться двумя монтировками!

Где находится тормозной барабан? На наших (Отечественных) автомобилях практически на всех барабанные тормоза используются в задней части автомобиля, а в передней как правило устанавливаются тормозные диски, но даже не смотря на это есть некоторые машины (К примеру Lada Kalina NFR) на которых установлены и сзади и спереди тормозные колодки, но это лишь единичные марки в основном на всех автомобилях отечественного производства тормозные барабана занимают своё место сзади, для примера просмотрите фото на котором один из барабанов указан стрелкой:

Когда нужно менять тормозной барабан? Он подлежит замене, если он деформировался тем самым на его поверхности появились различного рода сквозные трещины или вмятины, вот в этом случае барабан и подлежит замене, но кроме деформации как уже было сказано ранее у него (Как и у любой другой детали) есть рабочая поверхность, чтобы эту поверхность вы смогли увидеть вам придётся снять барабан с автомобиля и после этого вы увидите её (Рабочая поверхность это кольцо находящееся внутри барабана, оно указано ещё красной стрелкой), так вот эта поверхность со временем изнашивается в связи с этим ещё и увеличивается внутренний диаметр самого барабана (Внутренний диаметр показан синий полосой), поэтому если этот диаметр после замера приравняется у вас к 251 мм или же даже будет выше этой отметки, тогда данный барабан вам нужно будет заменить и поскорее.

• Замена заднего тормозного цилиндра

Примечание! На фото выше можно немного не понять как замеряется внутренний диаметр барабана, всё это из-за сделанного неудачного ракурса где рука закрывает остальную часть барабана, но на словах скажем, внутренний диаметр замеряется от одного края кольца рабочей поверхности к другому!

Задние барабанные тормоза, строение

Для начала разберем строение механизма торможения.
Он состоит из закрепленной части, представленной в виде тормозных колодок и части, которая вращается вместе с колесом во время движения.

Барабан является вращающимся элементом.

Процесс снижения скорости осуществляется за счет взаимодействия, т. е. трения барабана и колодок, до полной остановки.

Строение устройства, в общем, не сложное, к тому же стоимость приемлемая. Тормоза барабанного типа обладают механическим самоусилением.

Что это такое?

Данный процесс обусловлен особым строением колодок. Их нижние части соединены.

Таким образом, в процессе торможения, колодка что спереди, взаимодействуя с барабаном, генерирует дополнительное усилие.

Это способствует задействованию задней колодки, что повышает эффективность всего процесса.

Демонтаж тормозного барабана является распространенным явлением в мире автомобилистов.

Связано это с условиями его эксплуатации.

На снижение функций влияют состояние дорожного полотна, влажность, стиль вождения, аварии.

Что касается дороги, здесь все более или менее ясно.

А вот с влажностью проблемы обстоят более серьезно.

барабанный и стояночный тормоз

Не уделяя должного влияния системе, в скором времени возможны процессы образования коррозии, которая приводит к снижению качества торможения.

На состояние также влияет стиль вождения.

Автомобили, изготовленные для массового населения и не приспособленные к агрессивному управлению, быстро перегреваются, что ведет к снижению функций.

Одной из самых серьезных причин снижения эффективности тормозной системы является дорожное происшествие.

В зависимости от ее масштабов, осуществляется соответствующий ремонт. В ряде случаев требуется полная замена системы.

Но в основном рассмотренные факторы работают в совокупности.

В результате этого создаются идеальные условия для возникновения царапин, бороздок и др. дефектов.

Несмотря на опыт владельца автомобиля, данные «заболевания» системы легко определяются при визуальном осмотре.

Параллельно снятию барабана следует проводить осмотр колодок, а в частности их тормозной поверхности, включающие особые накладки.

Как заменить тормозной барабан на ВАЗ 2101-ВАЗ 2107?

Примечание! Замена барабана проводится на вывешенном автомобиле и при опущенном ручном тормозе, поэтому учтите это когда будете приступать к замене!

Снятие: 1) В самом начале операции, вам придётся снять нужно для вас колесо с автомобиля и оставить после этого автомобиль висеть в воздухе. (О том как снять колесо, см. в статье под названием: «Замена колёс на автомобиле»)

2) Затем возьмите в руки гаечный ключ или накидной (Без разницы, какой будет удобнее) и с помощью него выверните оба направляющих штифта которые крепят барабан к ступице, а после того как штифты будут вывернуты, потяните за барабан и тем самым снимите его с автомобиля.

Примечание! Если барабан у вас не будет сниматься, тогда возьмите два болта М8 и заверните их в те отверстия в которые они подойдут, но заворачивайте оба болта равномерно, то есть наживите сперва оба болта и по не многу каждый подтягивайте и тем самым вы увидите как барабан начнёт сниматься с автомобиля!

3) После того как барабан будет снят, с помощью наждачной бумаги зачистите посадочную поверхность фланца полуоси как показано на рисунке ниже, от грязи и ржавчины.

Примечание! Когда грязи на поверхности фланца полуоси не будет (Поверхность ещё для наглядности указана красной стрелкой на фото ниже), тогда при помощи графитной смазки или смазки ЛСЦ-1, смажьте эту самую поверхность фланца, а кроме неё ещё смажьте всё то место которым сам барабан устанавливается на фланец полуоси (Данное место ещё указана синей стрелкой)!

Установка: 1. Новый барабан устанавливается на своё место в обратном порядке снятию, но при установке вам придётся проделать кой какую операцию, а именно сядьте в автомобиль и потянув за рукоятку откройте капот у него и после этого подойдите к подкапотному пространству, там разыщите бачок в котором находится тормозная жидкость (Указан стрелкой), после его нахождения посмотрите сбоку на него и тем самым вы узнаете сколько в нём находится тормозной жидкости, если она будет достигать отметки MAX, то в таком случае возьмите медицинский шприц или же резиновую грушу и с её помощью выкачайте немного жидкости из бачка, прото для того чтобы она не вылилась из него когда вы будете сводить тормозные колодки вместе.

2. Теперь насчёт сведения тормозных колодок вместе, во-первых возьмите в руки две монтажных лопатки и с их помощью проведите всю операцию по сведению колодок друг к другу, для этого обоими лопатками упритесь в отбортовку тормозного щита (Одно из двух мест куда нужно упереться в тормозном щиту указано на фото синей стрелкой) и используя лопатки как рычаг, сведите с их помощью как показано красными стрелками обе тормозные колодки друг к другу, до самого упора.

• ВАЗ 2114: замена задних тормозных колодок своими руками – инструкция с фото и видео

Примечание! Если после вышеописанной инструкции у вас барабан так и не будет устанавливаться на своё место (То есть ему не дают тормозные колодки), тогда залезайте под днище автомобиля и там разыщите трос ручника (Перед тем как лезть под автомобиль, проверьте опущен ли у вас ручник или же нет, в том случае если опущен то делайте данную работу, а если он окажется поднят тогда опустите и снова попробуйте установить тормозной барабан на своё место) и после чего до упора ослабьте регулировочную гайку которая этот трос натягивает, более подробно о том как это сделать, читайте в статье: «Регулировка троса ручника» пункты 1-2 вам нужно будет изучить чтобы понять как ослабить регулировочную гайку!

3. Затем установите новый барабан на своё место и болтом или бородком отцентрируйте его чтобы он подходил по крепёжным отверстиям, это делается всё для того чтобы при заворачивание обоих направляющих штифтов которые крепят барабан, они закрутились а не упёрлись в ступицу.

Примечание! Когда вся установка будет завершена, сядьте в автомобиль и нажмите несколько раз на педаль тормоза чтобы тормозные механизмы задних колёс начали у вас работать!

Руководства￫ВАЗ￫2107 (Жигули)

Как снять тормозной барабан на ВАЗ 2107

Сегодня мы расскажем как снять тормозной барабан на ВАЗ 2107 своими руками. Стоит отметить, что процедура не из приятных, требует немало сил и терпения. Причина в том, что корпус барабана и ступицы со временем прикипают друг к другу и разъединить их становится практически невозможно.

Нам понадобится:

— домкрат; — ключ баллонный; — головка глубокая на 7 с воротком или трещоткой; — проникающая смазка.

В предыдущей статье мы рассказывали про весьма актуальную информацию на сегодняшний день — это установка бесконтактного электронного зажигания на ВАЗ 2107 своими руками. Более подробней читайте на нашем сайте.

Снятие тормозных барабанов на ВАЗ 2107

1. Первым делом поднимаем заднюю часть автомобиля домкратом и откручиваем колесо.

2. Затем снимаем колесо и брызгаем проникающей смазкой на соединения шпилек и тормозного барабана 2107.

3. Теперь откручиваем две направляющие шпильки барабана.

Когда с ними справились, можно попытаться сбить барабан с внутренней стороны, аккуратно постукивая по нему молотком через какую-нибудь подложку. Если таким способом сбить его не удалось, можно выполнить следующую операцию.

Садимся в машину и заводим двигатель, включаем четвертую скорость и раскручиваем подвешенное колесо таким способом, чтобы скорость на спидометре была не менее 60-70 километров в час. И резко нажимаем на педаль тормоза. В этот момент колодки начинают блокировать тормозной барабан, а ступица стремиться вращаться дальше, именно в этот момент диск срывается со своего места и потом его можно сбить без особого труда.

В случае необходимости можно повторить процедуру с разгоном и торможением (с подвешенным колесом) несколько раз, пока не добьетесь нужного результата.

Признаки усталости тормозного барабана 2108

При нормальной эксплуатации задний тормозной барабан не требует никаких дополнительных проверок и обслуживания. Если тормоза функционируют нормально, то и к барабану никаких претензий быть не должно. В поле зрения он должен попадать только при замене тормозных колодок или неисправностях в приводе ручного тормоза. Если ход ручника увеличился, а его подтяжка уже результатов не дает, тогда нужно проверить состояние тормозных колодок, и, скорее всего, их заменить. Если стоит вопрос о замене колодок, то лучше ставить или фирменные ВАЗовские, или Ferodo. Будет гарантия, что они отъездят весь заявленный срок службы. Для замены колодок нам и потребуется снимать задний тормозной барабан.

Замена тормозного барабана на ВАЗ 2101-ВАЗ 2107

Добро пожаловать! Тормозной барабан — он состоит из металла хотя на первый взгляд (Если не брать его в руки) можно подумать что он целиком и полностью сделан из пластика или какой ни будь пластмассы, со временем данный барабан (А именно его рабочая поверхность) изнашивается, в связи с этим тормозить автомобиль начинает немного хуже (Это очень сложно заметить, потому что при торможение весь вес автомобиля переносится вперёд и тем самым все нагрузки отрабатывает передняя тормозная система, а не задняя).

Товар добавлен в закладки!

• Описание
• Отзывы

ПРИМЕНЯЕМОСТЬ: ВАЗ 2108, 2109, 21099, ВАЗ 2110, 2111, 2112, ВАЗ 2113, 2114, 2115, ВАЗ 1117, 1118, 1119 (Лада-Калина), ВАЗ 2170, 2171, 2172 (Лада-Приора), ВАЗ 2190, 2191 (Лада-Гранта), ВАЗ 2192, 2194 (Лада-Калина 2).

По сравнению со стандартными, чугунные барабаны имеют большую жёсткость, благодаря чему менее подвержены деформации, менее подвержены перегреву в следствие частых торможений, силумин (сплав из которого делают штатные барабаны) более хрупкий, подвержен температурным деформациям и не только им (яйцеобразность), чугун же сохраняет форму (не будет биения). Силумин прикипает к ступице, иногда даже не спасает графитка. Чугун гораздо проще снять при замене колодок.

Крупнейший производитель автомобильных систем безопасности в мире!

Задние тормозные барабаны на ВАЗ 2101-2107

Каждый автомобиль семейства ВАЗ, ежегодно, должен проходить технический осмотр. Специалистами технического центра определяются техническое состояние железного коня. Особое внимание уделяется тормозной системе. Это не спроста. Тормоза главный механизм, который отвечает за безопасность передвижения. Тем более, что регламентом технического обслуживания автомобиля устанавливается сезонная проверка состояния тормозных колодок.

В процессе эксплуатации задние тормозные барабаны ВАЗ подвержены истиранию, что приводит к замедлению реакции на тормозные усилия, неприятным скрипом, резкому перегреву тормозных колодок. Есть несколько способов решения данной проблемы. Один из способов, это расточка задних тормозных барабанов. Применение данного способа отражается на безопасности вождения, так как расточка увеличивает диаметр тормозного барабана, следственно неплотное прилегание тормозных колодок. Надежный способ — это купить новые тормозные барабаны Лада Приора, Калина, Самара. Стоит обратить внимание на чугунные тормозные барабаны . Они с успехом применяются на всех переднеприводных автомобилях ВАЗ «старого» поколения (т.е. кроме Лада Веста и Иксрей):

• Лада Приора;
• Лада Калина;
• ВАЗ 2108, 2109, 21099;
• ВАЗ 2110, 2111, 2112;
• ВАЗ 2113, 21114, 2115.

Замена задних тормозных барабанов на вышеперечисленных моделях автомобилей не отнимает много времени. Для этого нужно домкратом приподнять транспортное средство, зафиксировать противоскатами. Баллонным ключом открутить заднее колесо. Далее на тормозном барабане необходимо открутить штифты. В отверстия находящиеся под углом 90 градусов от отверстий для крепления штифтов, поочередно вкручиваются болты на 8 мм. Они позволяют беспрепятственно снять задний тормозной барабан ВАЗ 2108, 2109, 21099, ВАЗ 2113, 2114, 2115, Лада Приора и Лада Калина. При необходимости, можно воспользоваться молотком. Аккуратно обстучать задний тормозной барабан.

В связи с тем, что задние тормозные барабаны Лада Самара, Лада Приора и Лада Калина подвержены загрязнению, могут возникнуть трудности при снятии тормозных барабанов. Для ликвидации этой проблемы, перед снятием, на штифты и на места крепления барабана, необходимо нанести специальную жидкость, одна из таких жидкостей — WD 40.

Установка нового заднего тормозного барабана «ALNAS». Провели осмотр тормозных колодок, убедились в отсутствии подтекания тормозной жидкости. Очистили от грязи, смазали рабочие механизмы. Купили новые тормозные барабаны «ALNAS» для Лада Калина, Лада Приора, ВАЗ 2108, 2109, 21099, 2113, 2114, 2115, пора ставить их на место. Двумя плоскими отвертками упираемся в бортики щита тормозного механизма. Это нужно чтобы сдвинуть колодки друг к другу. Теперь можно беспрепятственно установить тормозной барабан. После монтажа новых тормозных барабанов, необходимо несколько раз нажать педаль тормоза. Этим действием тормозные колодки самоотрегулируются, встанут в исходное состояние.

Тормозной системе автомобиля следует уделять особое внимание. От состояния всех её элементов зависит безопасное передвижение. А самое главное жизнь всех участников дорожного движения.

Тормозной барабан — чугунный или алюминиевый

У каждого из этих барабанов есть свои плюсы и минусы. Чугунный — прочный и износостойкий. С одной стороны, это очень неплохо, поскольку на его внутренней поверхности очень редко образуется буртик от выработки, который не дает разобрать задний тормоз. Чугун достаточно прочен и расколоть или повредить рабочую поверхность практически невозможно. Но у него есть один существенный минус — вес. Алюминиевый барабан весит около 2,4 кг, в то время как чугунный может весить в два раза больше. Насколько это проблематично, вопрос скорее философский, чем практический. Это имеет определенное значение в том случае, если на автомобиле установлены легенькие литые диски и неподрессоренные массы сведены к минимуму. Тогда чугун испортит картину лишними 5 кг на задней оси.

Чугунный тормозной барабан — долговечный, но очень тяжелый

Алюминиевый барабан значительно легче, но и быстрее изнашивается. Особенно при агрессивном вождении. Если придется менять его на новый, то лучше при выборе отдавать предпочтение проверенным маркам, таким, как «Завод Металлист» или фирменным ВАЗовским с индексом 2108-3502070. Некачественный барабан может пустить микротрещину, которая может привести к разрушению диска во время движения, а это ничем хорошим не пахнет. Цена нового алюминиевого барабана около 250 рублей, а чугунный стоит в два раза дороже. Поэтому для замены стоит купить именно такую деталь, которая соответствует стилю вождения и условиям эксплуатации.

Как поменять тормозной барабан на Ваз 2107

Тормозной барабан, несмотря на то, что сделан из прочного металла, достаточно быстро изнашивается. Коэффициент сцепления между ним и тормозными колодками уменьшается. В результате машина начинает хуже тормозить. Заметить это не так просто:

1. Износ происходит постепенно, следовательно, тормозные характеристики также ухудшаются не одномоментно.
2. При торможении вес машины переносится вперед, поэтому больше усилий приходится на передние, а не задние тормоза.

Диагностика неполадок тормозного барабана

Если в ходе предварительного осмотра выявлены такие места на рабочей плоскости тормозных барабанов, которые испещрены мелкими трещинами, небольшими и неглубокими канавками и бороздками, то выход один для сохранности колодок, предотвращения их быстрого истирания и для безопасности передвижения на автомобиле требуется снятие изделий и их обработка на шлифовальном станке.

В случае, если такие искусственные «раковины» имеют достаточную глубину, которую не уберешь шлифовкой – тогда требуется замена тормозных барабанов новыми изделиями. Готовясь к ремонтным работам по замене этих компонентов задней подвески необходимо заранее купить тормозные барабаны, чтобы потом без задержки произвести их замену.

Приобретая ВАЗ 2110 тормозные барабаны, цена которых разнится, как по материалам изготовления, так и по брендам производителя запасных частей и механизмов, собственникам автотранспортных средств предстоит сделать правильный выбор.

Сложности при сборке

Вернемся к демонтажу тормозного механизма. Может случиться такое, что в результате износа на внутренней поверхности тормозного барабана образуется буртик, который будет препятствовать демонтажу. Барабан все равно придется снимать, а после этого необходимо замерить его внутренний диаметр. Допустимые размеры для ВАЗ 2108 — 200-201,5 мм. Если диаметр больше — барабан подлежит замене. Если размер в пределах допустимого, то для того, чтобы удалить буртик, достаточно вооружиться напильником, установить барабан на переднюю ступицу рабочей поверхностью наружу, завести двигатель и включить первую передачу.

Барабан будет вращаться, и при помощи напильника и наждачной бумаги нетрудно сровнять буртик с рабочей поверхностью. После этого нужно добиться гладкой поверхности без рисок и задиров, но после шлифовки стоит еще раз замерять внутренний диаметр барабана. Если диаметр больше нормы, то есть вероятность потери прочности, поэтому лучше не рисковать.

В общих чертах это все, что нужно знать о барабанных тормозах ВАЗ 2108 для того, чтобы они обеспечивали надежное торможение.

Тормозные механизмы задних колес

1. Наконечник троса привода стояночного тормоза.
2. Приводной рычаг.
3. Задняя тормозная колодка.
4. Осевой палец приводного рычага.
5. Рабочий тормозной цилиндр.
6. Верхняя стяжная пружина.
7. Распорная планка.
8. Передняя тормозная колодка.
9. Прижимная пружина передней колодки.
10. Нижняя стяжная пружина.
11. Грязезащитный щиток.

Замена тормозного барабана

1. меньше часа
2. 1 чел
3. 2 балла
4. —-
5. инструмент

Для данной операции потребуются следующие инструменты и материалы: домкрат, опорная стойка, баллонный ключ, металлическая щетка, проникающая жидкость, ключ 7 мм, две монтировки.

Примечание Тормозной барабан подлежит замене при достижении или превышении значения внутреннего диаметра 201,5 мм.

Рекомендуется заменять тормозные барабаны одновременно с обеих сторон автомобиля.

Диаметр не более 201,5 мм

Задние тормоза на ВАЗ 2107, снятие и разборка, сборка и установка

↑ Снятие и разборка

• Поднимите заднюю часть автомобиля и снимите колесо.
• Примите меры, не допускающие утечку жидкости из бачка.

↑ Тормозной барабан заднего колеса

1 — болты крепления барабана к полуоси; 2 — резьбовые отверстия для установки болтов 1 при снятии барабана

• Снимите тормозной барабан, отвернув крепежные болты 1.
• Вставьте эти болты в технологические отверстия 2 и завертывайте до отделения барабана.
• Отсоедините от рычага 18 ручного привода колодок наконечник 15 троса, снимите шплинт, нажмите на палец 21 и снимите рычаг.
• Отсоедините плоскогубцами верхнюю 2 и нижнюю 7 стяжные пружины.
• Повернув чашки опорных стоек 17, снимите их вместе со стойками, пружинами и нижними чашками; снимите колодки 8 и 16 и распорную планку 20.
• Отсоедините от колесного цилиндра трубку подвода тормозной жидкости и заглушите входные отверстия цилиндра и трубки.
• Снимите колесный цилиндр.
• При замене тормозного щита снимите полуось, как указано в главе «Задний мост», и отсоедините трос привода стояночного тормоза, вывернув два болта крепления к тормозному щиту.

↑ Устройство тормозного механизма заднего колеса

1 — колесный цилиндр; 2 — верхняя стяжная пружина колодок; 3 — накладка колодки; 4 — щит тормоза; 5 — внутренняя пластина; 6 — оболочка заднего троса; 7 — нижняя стяжная пружина колодок; 8 — передняя тормозная колодка; 9 — опорная пластина колодок; 10 — заклепки; 11 — маслоотражатель; 12 — направляющая пластина колодок; 13 — задний трос стояночного тормоза; 14 — пружина заднего троса; 15 — наконечник заднего троса; 16 — задняя тормозная колодка; 17 — опорная стойка колодки; 18 — рычаг ручного привода колодок; 19 — резиновые подушки; 20 — распорная планка колодок; 21 — палец рычага ручного привода колодок.

↑ Сборка и установка заднего тормоза ВАЗ-2107

Установите и закрепите колесный цилиндр на тормозном щите, присоедините к нему трубку подвода тормозной жидкости и затяните до отказа гайку штуцера.

Сборка задних тормозов ВАЗ 2101-2107 классика Жигули. Замена колодок

• Присоедините к колодке рычаг 18 ручного привода колодок и установите тормозные колодки с распорной планкой 20, затем поставьте стойки 17 с пружинами и нижними чашками, поставьте верхние чашки и зафиксируйте их на стойках поворотом в ту или другую сторону.
• Убедитесь, что концы колодок правильно расположились в гнездах упоров на поршнях колесного цилиндра и на щите тормоза.
• Установите стяжные пружины колодок.
• Присоедините к рычагу 18 наконечник 15 заднего троса.
• Установите тормозной барабан, предварительно смазав посадочный поясок полуоси графитной смазкой или смазкой ЛСЦ-15 и затяните до отказа болты крепления барабана.

Если при разборке снимался колесный цилиндр, удалите воздух из контура привода задних тормозов.
