Как проверить лямбда-зонд и признаки не исправности? Подойдет ли Бош универсальный?

• Машину дергает когда едешь на малых оборотах – 1 ответ

Перво-наперво при выходе из строя и неисправности лябды в поведении авто появляются несколько ощутимых последствий:

• Увеличенный расход топлива
• Нестабильная работа двигателя авто (рывки)
• Нарушается работа катализатора (повышается токсичность)

Затем, чтобы проверить лямбда-зонд, для начала можно выкрутить и провести визуальную проверку (так же как и визуальная проверка свечей может о многом рассказать).

На автомобилях устанавливается несколько видов лямбд, датчики могут быть с одним, 2-мя, 3-мя, 4-мя даже пятью проводами, но стоит запомнить что в любом из вариантов один из них является сигнальным (зачастую чёрный), а остальные предназначены для подогревателя (как правило они белого цвета).

Чем и как можно проверить лямбду

Для проверки потребуется цифровой вольтметр (лучше аналоговый вольтметром, поскольку у него время «дискретизации» значительно меньше чем у цифрового) и осциллограф если есть возможность, измерения будут более точнее. Перед проверкой следует прогреть авто поскольку лямбда правильно работать при температуре более 300C°.

Сначала ищем провод обогрева:

Заводим двигатель, разъем лямбды не разъединяем. Минусовой щуп вольтметра (обычная цешка) соединяем с кузовом автомобиля. Плюсовым щупом цешки “тыкаем” на каждый контакт провода и наблюдаем за показанием вольтметра. При обнаружении плюсового провода обогревателя, вольтметр должен показывать постоянные 12 В. Далее минусовым щупом вольтметра пытаемся найти минусовой провод подогревателя. Включаемся в оставшиеся контакты разъема датчика. При обнаружении минусового контакта, опять же вольтметр покажет 12 В. Оставшиеся провод, провода сигнальные.

Проверка лямбда-зонда тестером:

Берём электронный милливольтметр постоянного напряжения и подсоединяем его параллельно ЛЗ («+» «-» к ЛЗ, — к массе), причём лямбда зонд должен быть подключен к контроллеру.

Когда двигатель прогреется (5-10 мин) затем нужно смотреть на стрелку вольтметра. Она должна периодически ходить между 0,2 и 0,8 В (т.е. 200 и 800 мВ, причём, если за 10 секунд произойдёт менее 8-и циклов — ЛЗ пора менять. Также к замене если напряжение «стоит» на 0,45 В.

Когда же напряжение всё время 0,2 или 0,9 В — то что-то со впрыском — смесь слишком бедная или слишком богатая. Поскольку напряжение датчика кислорода все время должно изменятся и скакать от ≈0,2 до 0,9V.

Имеется еще один быстрый способ проверки лямбда зонда. Следует сделать так:

Аккуратно прокалывается плюсовым контактом тестера (чёрный провод лямбды), другой контакт — на массу. На работающем моторе показания должны колебаться от 0,1 до 0,9V. Постоянные показания (к примеру, всё время 0,2) или показания, выходящие за эти рамки, или колебания с меньшей амплитудой говорят о неисправности зонда.

• всё время 0,1 — мало кислорода
• всё время 0,9 — много кислорода
• Зонд исправен, проблема в чём-то другом.

Если есть время и желание позаморачиватся можно провести несколько тестов на богатую и бедную смесь и дополнительно проверить датчик лямбда зонд.

1. Отключите кислородный датчик от колодки и подключите его цифровому вольтметру. Заведите автомобиль, и, нажав педаль газа, увеличьте обороты двигателя до отметки 2500 оборотов в минуту. Используя устройство для обогащения топливной смеси, устройте снижение оборотов до 200 в минуту.
2. При условии, что ваш автомобиль оборудован топливной системой с электронным управлением, выньте вакуумную трубку из регулятора давления топлива. Посмотрите на показания вольтметра. Если стрелка прибора приблизится к отметке 0.9 В, значит, лямбда зонд находится в рабочем состоянии. О неисправности датчика свидетельствует отсутствие реакции вольтметра, и показания его в пределах меньших отметки 0.8 В.
3. Сделайте тест на бедную смесь. Для этого возьмите вакуумную трубку и спровоцируйте подсос воздуха. Если кислородный датчик исправен, показания цифрового вольтметра будут на уровне 0.2 В и ниже.
4. Проверьте работу лямбда зонда в динамике. Для этого подключите датчик к разъему системы подачи топлива, и установите параллельно ему вольтметр. Увеличьте обороты двигателя до 1500 оборотов в минуту. Показатели вольтметр при исправном датчике должны быть на уровне 0,5 В. Другое значение свидетельствует о выходе из строя лямбда зонда.

Методика проверки датчика кислорода

Поняв, как работает датчик кислорода, легко понять методику его проверки.

Предположим, ЭБУ выдает ошибку, связанную с этим датчиком. Например, Р0131 «Низкий уровень сигнала датчика кислорода 1». Нужно понимать, что датчик отображает состояние системы, и если смесь действительно бедная, то он это отразит. И замена его абсолютно бессмысленна.

Как нам выяснить, в чем кроется проблема — в датчике или в системе? Очень просто. Смоделируем ту или иную ситуацию.

1. Например, при жалобе на бедную смесь и низком напряжении на сигнально выводе датчика увеличим подачу топлива, пережав шланг обратного слива. Или, при его отсутствии, брызнув во впускной коллектор бензина из шприца. Как отреагировал датчик? Показал ли обогащенную смесь? Если да — то нет никакого смысла его менять, нужно искать причину, почему система подает недостаточное количество топлива.
2. Если же смесь богатая, и зонд это отображает, попробуйте создать искусственный подсос, сняв какой-нибудь вакуумный шланг. Напряжение на датчике упало? Значит, он абсолютно исправен.
3. Третий вариант (достаточно редкий, но имеющий место). Создаем подсос, пережимаем «обратку» — а сигнал на датчике не меняется, так и висит на уровне 0.45 В, либо меняется, но очень медленно и в небольших пределах. Все, датчик умер. Ибо он должен чутко реагировать на изменения состава смеси, быстро меняя напряжение на сигнальном выводе.

Для более глубокого понимания добавлю, что при наличии небольшого опыта легко установить степень изношенности датчика. Это делается по крутизне фронтов перехода с богатой смеси на бедную и обратно. Хороший, исправный датчик реагирует быстро, переход почти что вертикальный (смотреть, само собой, мотортестером). Отравленный либо просто изношенный датчик реагирует медленно, фронты переходов пологие. Такой датчик требует замены.

Понимая, что датчик реагирует на кислород, можно легко уяснить еще один распространенный момент. При пропусках воспламенения, когда из цилиндра в выпускной тракт выбрасывается смесь атмосферного воздуха и бензина, лямбда-зонд отреагирует на большое количество кислорода, содержащееся в этой смеси. Поэтому при пропусках воспламенения очень возможно возникновение ошибки, указывающей на бедную топливно-воздушную смесь.

Хочется обратить внимание еще на один важный момент: возможный подсос атмосферного воздуха в выпускной тракт перед лямбда-зондом.

Мы упоминали, что датчик реагирует на кислород. Что же будет, если в выпуске будет свищ до него? Датчик отреагирует на большое содержание кислорода, что эквивалентно бедной смеси.

Обратите внимание: эквивалентно

Смесь при этом может быть (и будет) богатой, а сигнал зонда ошибочно воспринимается системой как наличие бедной смеси. И ЭБУ ее обогатит! В итоге имеем парадоксальную ситуацию: ошибка «бедная смесь», а газоанализатор показывает, что она богатая. Кстати сказать, газоанализатор в данном случае — очень хороший помощник диагноста.

Как пользоваться извлекаемой с его помощью информацией, рассказано в статье Газоанализ и диагностика.

Как работает лямбда зонд?

Принцип работы кислородного датчика заключается в том, чтобы следить за количеством воздуха (кислорода) в выхлопных газах. Почему именно кислорода? Потому, что научно доказано — полное сгорание топливной смеси происходит при жестком соотношении топлива и воздуха в пропорции 1:14,7. Для оценки этого соотношения, состава смеси, было введено понятие «коэффициент избытка воздуха», которое определяется как соотношение поступающего в цилиндры воздуха к количеству воздуха, содержащееся в оптимальной топливовоздушной смеси, которую принято обозначать греческой буквой «λ» (лямбда). Формула следующая, если «λ» равна «1» — смесь бедная.

Из-за постоянного ухудшения экологии во всем мире, требования к выбросам вредного CO постоянно ужесточаются, поэтому практически все современные двигатели оснащаются кислородными датчиками, катализаторами и прочими системами, нацеленными на то, чтобы сделать выхлоп менее токсичным. Блок управления производит регулировку подачи топлива посредством форсунок, а также следит за корректной работой лямбда зонда. В случае неисправности, отчет в виде ошибки будет записан в соответствующий журнал, а водитель при этом увидит на панели приборов всем ненавистную надпись «Check Engine».

О том, как проверить исправность лямбда зонда и пойдет речь в моей сегодняшней статье. Вы узнаете о признаках неисправности, о причинах, а также способах проверки кислородного датчика в домашних условиях.

Датчики кислорода бывают различных видов, среди которых встречаются одно-, двух-, трех-, а также четырехпроводные, все зависит от конфигурации (наличия подогревателя и схемы подачи питания). Практически все современные «лямбды» оснащены подогревом.

Для начала о том, почему лямбда зонд выходит из строя. Причины могут быть следующие:

• Чрезмерное содержание свинца в топливе;
• Попадание во внутрь датчика антифриза;
• Нарушение герметичности корпуса датчика во время очистки или в результате воздействия хим. веществ;
• Сильный перегрев корпуса датчика, по причине использования неподходящего (некачественного) топлива.

Признаки неисправности кислородного датчика:

• Рывки во время движения;
• Увеличенный расход топлива;
• Проблемы с катализатором;
• Нестабильные обороты двигателя;
• Высокая токсичность выхлопа.

Проверить лямбда зонд можно разными способами, при помощи:

• Осциллографа;
• Мультиметра;
• А также вольтметра.

Как проверить лямбда зонд при помощи омметра

Как правило, во всех руководствах по эксплуатации проверка датчика кислорода сводится к тому, чтобы при помощи мультиметра произвести измерение напряжения, которые выдает датчик при разных режимах работы мотора.

Проверка «лямбды» на разных автомобилях может существенно отличаться, ввиду отличия самих датчиков. Данный способ проверки описан на примере проверки лямбда зонда производства «BOSCH».

Чаще всего «слабое звено» в лямбда зонде — цепь накала, обычно проблемы возникают именно с нею. Чуть реже встречается неисправность наконечника, у которого снижается чувствительность. Для того, чтобы понять целая накальная спираль или нет, необходимо выполнить «прозвон», для этого можно использовать омметр. Электроды прибора подсоединяются к зажимам двух белых проводов датчика — контакты 3-4 разъема (иногда — белый и коричневый провода), предварительно отсоединяются от колодки питания. Сопротивление спирали не должно быть меньше 5 Ом.

Что до чувствительности наконечника, то она может ухудшиться в результате налета, о котором я рассказывал выше. Если налет, о котором я рассказывал есть, то датчик кислорода необходимо менять. Чтобы проверить термоэлектрические параметры датчика, подсоедините электроды вольтметра к контактам 1-2 разъема, или к зажимам черного и серого проводов «лямбды». Сама проверка должна выполняться на прогретом работающем двигателе.

Лямбда-зонд на автомобилях ВАЗ

На ВАЗах используется несколько типов датчиков:

1. Bosch № 0 258 005 133, норма Евро – 2. Устанавливался на устаревших моделях с объемом двигателя 1,5 литра. На поздних моделях с нормой Евро – 3, этот датчик использовался как первый, и ставили его до катализатора.

Вторым ставили датчик, у которого есть «обратный разъем». Но можно встретить установленные два одинаковых датчика

2. Bosch № 0 258 006537 устанавливался на автомобилях, выпущенных с октября 2004 года.имеют в своем строении нагревательный элемент.

Лямбда – зонды, выпускаемые , взаимозаменяемы с похожими по строению циркониевыми датчиками. Обратите внимание, что датчик без подогрева можно заменить подогреваемым датчиком. Только не наоборот.

Как проверить лямбда зонд при помощи вольтметра

Для того чтобы проверить датчик кислорода вольтметром необходимо завести мотор и повысить обороты двигателя до 3 тыс., после чего проверить показания прибора при максимуме 2 В. Вольтметр должен показывать напряжение порядка 0,55 В. Ваша задача при этом, то увеличивать, то уменьшать обороты. Вольтметр при этом должен показывать до 0,8-1 В или понижаться до 0,4 В и ниже. Если данные будут изменяться динамически, «лямбда», скорее всего, рабочая. Если колебаний нет или они несущественны, скорее всего, зонд неисправен и требует замены.

Как проверить кислородный датчик на бедную смесь?

Чтобы проверить богатая или бедная смесь, необходимо взять вакуумную трубку и сымитировать подсос воздуха. В случае исправности кислородного датчика, вольтметр покажет 0.2 Вт или ниже.

Для более точной проверки работоспособности и исправности кислородного датчика потребуется осциллограф.

Рекомендую посмотреть видео о том, как проверить лямбда зонд

Информация о том, как проверить кислородный датчик самостоятельно, поможет вам убедиться в его неисправности. Не спешите тратить время и деньги на замену элемента, так как проблема может быть вовсе не в этом датчике. Лямбда-зонд определяет количество кислорода в выхлопных газах и конвертирует эти данные в сигнал напряжения. Он необходим электронному блоку управления двигателем для формирования оптимальной смеси топлива и воздуха.

Если сигнал датчика выходит за нормальные рабочие параметры, автомобильный компьютер сохраняет в памяти код неисправности и на панели приборов загорается индикатор Check Engine, предупреждающий водителя о проблеме.

Если вы подозреваете, что датчик кислорода в вашем автомобиле неисправен или же диагностика показала проблемы с ним, не спешите менять лямбда-зонд. Компьютер просто сообщает о том, где была обнаружена проблема. А настоящим виновником может быть даже поврежденный вакуумный шланг. Из-за этой проблемы кислородный датчик «видит» слишком большое содержание кислорода в выхлопных газах. Ещё один вариант – повреждение электрического разъема лямбда-зонда, препятствующее его правильной работе. В обоих случаях блок управления сообщит о неисправности датчика.

Поэтому перед заменой лямбда-зонда обязательно следует проверить его на работоспособность. Сегодня вы узнаете, как проверить лямбда-зонд своими руками. Только после подтверждения диагноза можно отправляться на поиски новой детали.

Лямда — зонд или кислородный датчик, признаки неисправности

Подключение мультиметра к датчику кислорода перед проверкой

Для выполнения диагностики датчика кислорода рекомендуется использовать профессиональный мультиметр (он позволяет получить максимально точные результаты), но подойдёт и обычный тестер.

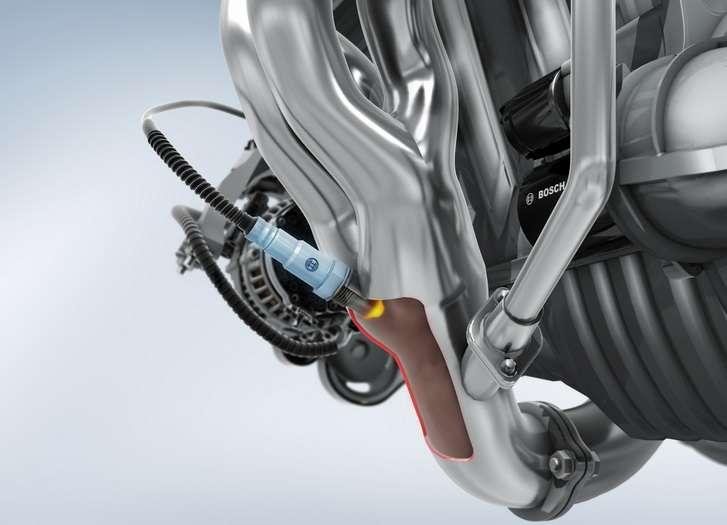

Перед выполнением проверки лямбда-зонда необходимо сначала его найти. На многих старых автомобилях датчик устанавливался на выпускном коллекторе или возле него. На современных машинах зачастую используется два датчика – один установлен в районе выпускного коллектора, а второй – после катализатора. Убедитесь в том, какой именно датчик надо проверять.

Где расположен кислородный датчик

На модели Лада Приора первый контролер установлен в корпусе выпускного коллектора, второй находится за муфтой приемной трубы.

Доступ к оборудованию для проведения профилактики из-под днища автомобиля, а также, через верх моторного отсека. Средний ресурс эксплуатации ДКК 80 – 90 тыс. км. в зависимости от соблюдения водителем рекомендаций изготовителя.

Чтение сигналов датчика кислорода

Запустите двигатель и проверьте сигналы напряжения датчика тестером. В ходе проверки лямбда-зонда мультиметром напряжение на дисплее прибора должно постоянно меняться в пределах диапазона 0,10-0,90 Вольт. Это признак нормальной работы датчика.

Если вы видите на экране только сигнал низкого или высокого напряжения, проблема явно существует. Чтобы проверить правильность работы датчика, выполните два следующих теста.

Проверка реакции кислородного датчика на бедную топливную смесь

1. Отсоедините шланг от клапана вентиляции картерных газов, который идет к впускному коллектору. В результате этого в двигатель будет поступать больше воздуха. Найти клапан можно с помощью руководства по эксплуатации автомобиля.
2. Проверьте показания цифрового мультиметра. Такие действия должны привести к отображению сигнала около 0,20 В. Если реакция другая или же цифры на экране меняются только через некоторое время (не сразу), датчик работает некорректно.
3. Подсоедините шланг к клапану вентиляции картерных газов.

Проверка реакции кислородного датчика на богатую топливную смесь

1. Отсоедините патрубок, который соединяет дроссельный узел двигателя и корпус воздушного фильтра.
2. Заблокируйте отверстие, ведущее к двигателю, чистой тряпкой. Это уменьшит количество воздуха, которое поступает в двигатель.
3. Проверьте показания тестера. Датчик кислорода должен подавать сигнал около 0,80 В. Если лямбда-зонд реагирует иным образом или реагирует очень долго, он неисправен.
4. Подсоедините воздуховод к корпусу воздушного фильтра и заглушите двигатель.

Теперь вы точно определите, действительно ли датчик кислорода неисправен или же дело вовсе не в нём. Такая простая проверка поможет вам сэкономить деньги и время и быстрее вернуть свой автомобиль к жизни.
